Прецизионные закаленные зубчатые кольца большого диаметра для машиностроения

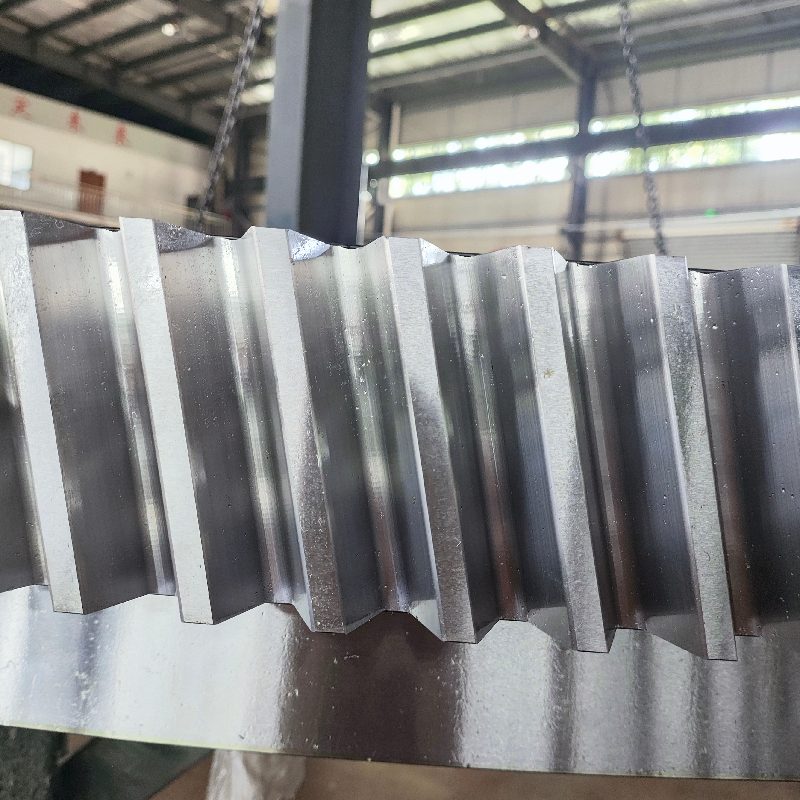

Прецизионное зубчатое колесо большого диаметра

Этот продукт является важнейшим компонентом вращающегося привода: прочный сердечник, закаленный и отпущенный, износостойкий корпус, закаленный индукционным методом, на внешних зубьях и прецизионная шестерня Шлифовка, устраняющая деформацию, вызванную закалкой, и восстанавливающая/улучшающая точность зубьев. По сути, это «большая зубчатая передача с закаленной поверхностью», объединяющая внешнее кольцо большого зубчатого колеса. поворотный подшипник с поворотной зубчатой ​​передачей (ведущей шестерней). Такая закаленная поверхность большого размера. зубчатые колеса Они широко используются в низкоскоростном, тяжелом оборудовании, часто поворачивающемся и обеспечивающем точное позиционирование.

Характеристики и преимущества в производительности

Цельнокованая сталь 42CrMo (GB/T 3077), эквивалентная 42CrMo4 / 1.7225 / AISI 4140 / SCM440, обладающая сбалансированной закаливаемостью, прочностью и ударной вязкостью.

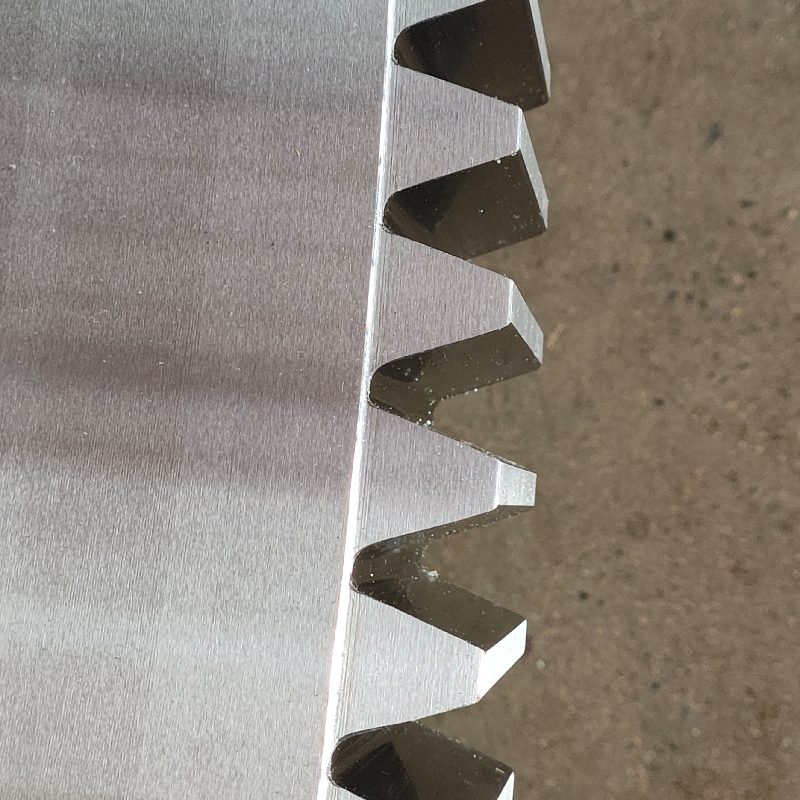

Индукционная закалка наружных зубьев методом MF/HF + низкотемпературный отпуск; твердость по Роквеллу 50–62 HRC; глубина закалки рассчитана на модуль 0,2–0,4 × для обеспечения устойчивости к питтинговой коррозии, износу и усталости при изгибе.

Точная шлифовка после закалки обеспечивает получение стали марки GB/T 10095 Grade 6 или выше с Ra ≤ 0,4 мкм, гарантируя плавное, бесшумное и долговечное зацепление при работе на низких скоростях в условиях интенсивной эксплуатации.

Спецификация

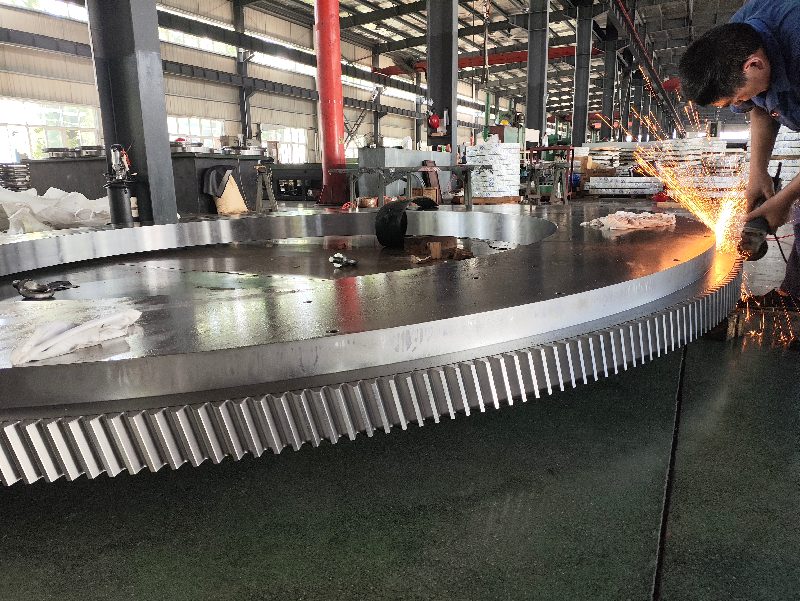

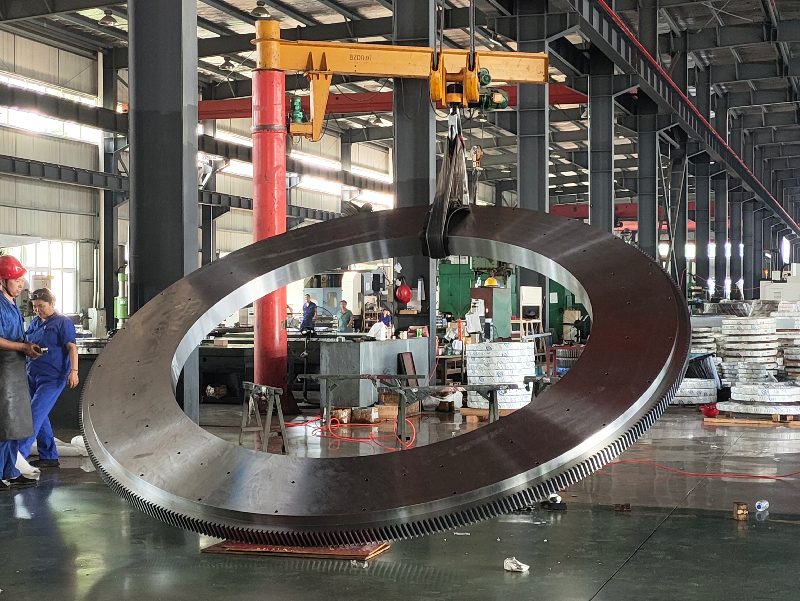

Наша витрина

Почему выбирают нас?

Высокая грузоподъемность, износостойкость, длительный срок службы.

Строгие допуски по размерам, плавное вращение

Возможно изготовление чертежей на заказ / OEM / ODM.

Прямые заводские цены, стабильные поставки

Перед отгрузкой необходимо предоставить полный протокол проверки и испытаний.

Подходит для тяжелых инженерных задач и суровых условий эксплуатации.

Послепродажное обслуживание

Изготовление продукции по вашим чертежам или образцам.

Профессиональная техническая поддержка в любое время.

Строгий контроль качества и полный комплект отгрузочных документов.

Быстрая доставка и надежная упаковка (фанерный поддон/ящик)

Гарантия качества сроком на один год.

Часто задаваемые вопросы

1. Почему в качестве материала для зубчатого кольца выбрали сталь 42CrMo?

Легирование хромомолибденом обеспечивает равномерное сквозное упрочнение даже в больших сечениях (толщина стенки до нескольких сотен мм), что идеально подходит для материалов большого диаметра. зубчатые колесаХорошая закаливаемость и умеренная температура плавления позволяют лучше контролировать округлость и биение после индукционной закалки, чем обычные углеродистые стали (например, 45# или 50Mn). Rm ≥ 1080 МПа после закалки и термической обработки, с отличной ударной вязкостью, подходит для работы при больших нагрузках, ударах и частом вращении с остановками. Среднеуглеродистая хромистая сталь хорошо реагирует на индукционную закалку, стабильно достигая твердости 50–62 HRC без цементации, что позволяет контролировать затраты.

2. Каковы основные характеристики этой зубчатой ​​передачи?

Градиентная структура «жесткий корпус + прочный сердечник» — это основная логика работы данного изделия. Слишком мелкий корпус увеличивает риск образования ямок/отслоений; слишком глубокий — ключевым моментом в проектировании является соответствие глубины корпуса модулю и режиму работы. Износостойкая/устойчивая к образованию ямок боковая поверхность в сочетании с ударопрочным/устойчивым к разрушению сердечником — это сочетание твердости и прочности.

*Для получения технической консультации или индивидуального расчета стоимости, пожалуйста, укажите параметры зубчатой ​​передачи (модуль, количество зубьев, ширина рабочей поверхности, требования к точности, условия эксплуатации и т. д.). Наша инженерная команда разработает профессиональное решение, адаптированное к вашим конкретным потребностям.
