Поворотные подшипники с перекрестными роликами для оборудования

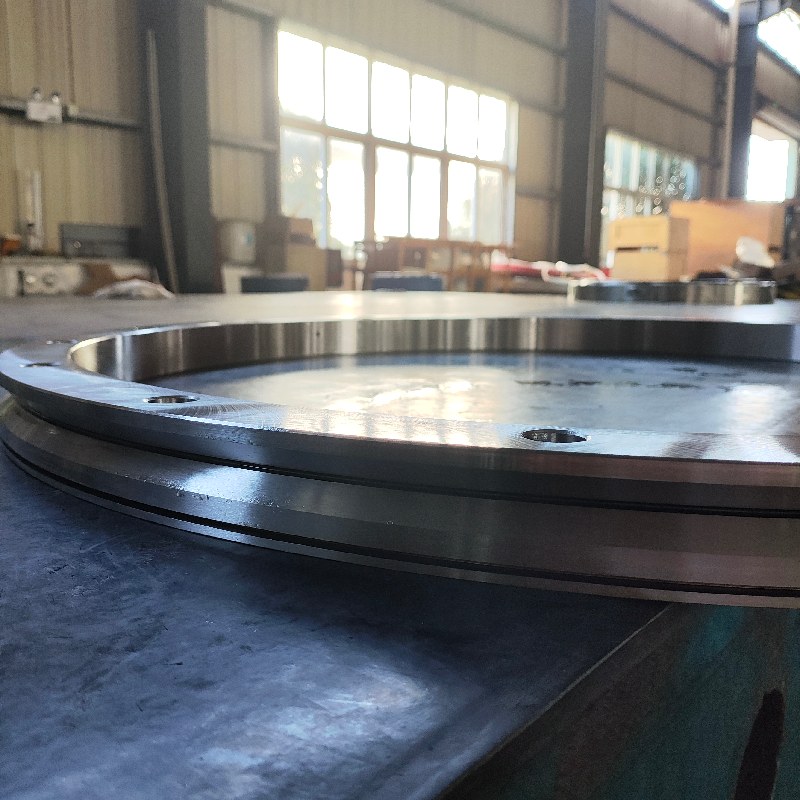

Поворотный подшипник с перекрестными роликами

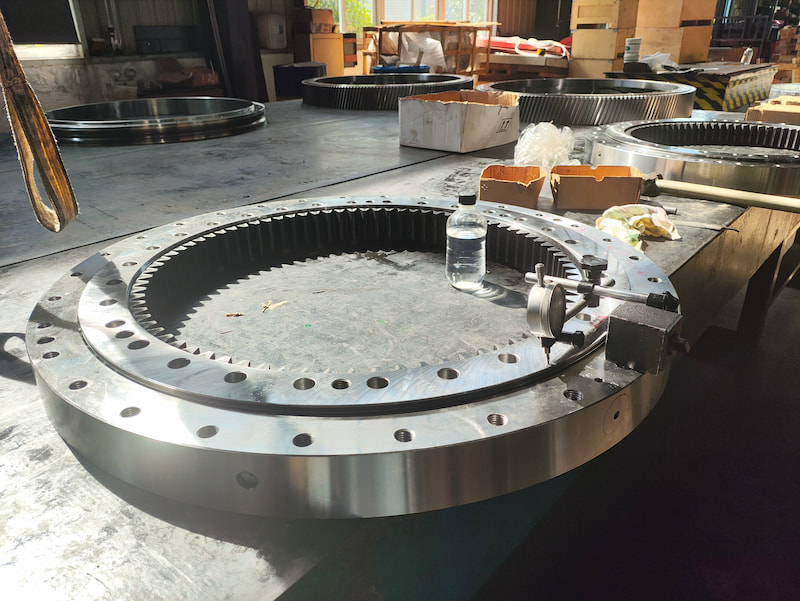

A перекрестный роликовый поворотный кольцевой подшипник (также называемый перекрестный роликовый подшипник или перекрещенный цилиндрическое роликовое поворотное кольцо) располагает два ряда цилиндрических роликов под углом 90° в одной дорожке качения. По сравнению с шариковым роликом с четырехточечным контактом или однорядные роликовые поворотные подшипникиОдин блок может одновременно выдерживать осевую нагрузку, радиальную нагрузку и опрокидывающий момент, обеспечивая компактную конструкцию, высокую жесткость, высокую точность вращения и простоту монтажа — широко используется в оборудовании, требующем точного позиционирования при вращении.

Характеристики и преимущества в производительности

Высокая грузоподъемность: нагрузка распределяется между двумя рядами роликов; осевые, радиальные и моментные нагрузки воспринимаются одним подшипником.

Высокая точность вращения:Доступны в классах точности P5 / P4 / P2 для точного позиционирования.

Компактная конструкция: один подшипник заменяет многоподшипниковые узлы, что позволяет сэкономить осевое пространство и вес машины.

Простота монтажа: прямое болтовое соединение с ответными конструкциями упрощает проектирование.

Спецификация

Наша витрина

Почему выбирают нас?

Высокая грузоподъемность, износостойкость, длительный срок службы.

Строгие допуски по размерам, плавное вращение

Возможно изготовление чертежей на заказ / OEM / ODM.

Прямые заводские цены, стабильные поставки

Перед отгрузкой необходимо предоставить полный протокол проверки и испытаний.

Подходит для тяжелых инженерных задач и суровых условий эксплуатации.

Послепродажное обслуживание

Изделие, изготовленное по вашим чертежам или образцам.

Профессиональная техническая поддержка в любое время.

Строгий контроль качества и полный комплект отгрузочных документов.

Быстрая доставка и надежная упаковка (фанерный поддон/ящик)

Гарантия качества сроком на один год.

Часто задаваемые вопросы

1. Чем это отличается от обычного? поворотные подшипники (например, мяч с четырехточечным контактом)?

Ролики соприкасаются с дорожками качения в линию, что обеспечивает более высокую жесткость, большую грузоподъемность и более высокую точность вращения; при этом поперечное сечение становится более компактным при той же грузоподъемности — идеально подходит для высокоточных и высокожестких вращательных применений.

2. Как организовать монтаж и техническое обслуживание?

Мы рекомендуем перед сборкой очистить монтажные поверхности и отверстия для болтов, удалить заусенцы и остатки антикоррозийного покрытия; после установки затянуть крепежные болты по диагонали в 2–3 прохода до заданного момента затяжки; после монтажа проверить свободу вращения и биение поверхности/радиальное биение на соответствие требованиям; смазать в соответствии с инструкцией и контролировать повышение температуры во время обкатки; периодически проверять затяжку болтов и повторно смазывать.

Для получения технической консультации или индивидуального предложения, пожалуйста, предоставьте параметры зубчатой ​​передачи (модуль, количество зубьев, ширина рабочей поверхности, требования к точности, условия эксплуатации и т. д.). Наша инженерная команда разработает профессиональное решение, адаптированное к вашим конкретным потребностям.
