Поворотный механизм большого диаметра для станков

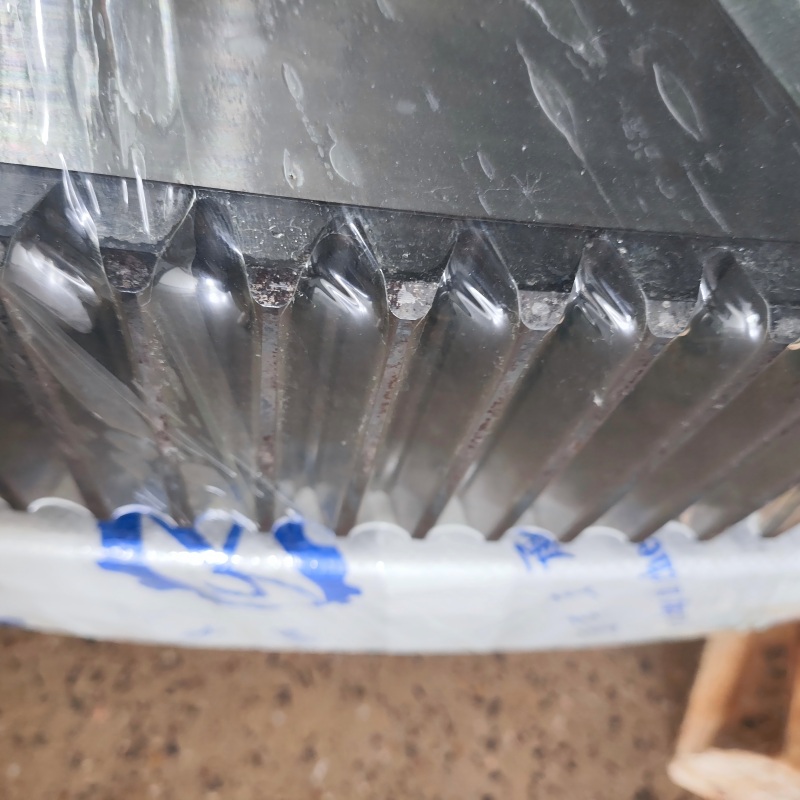

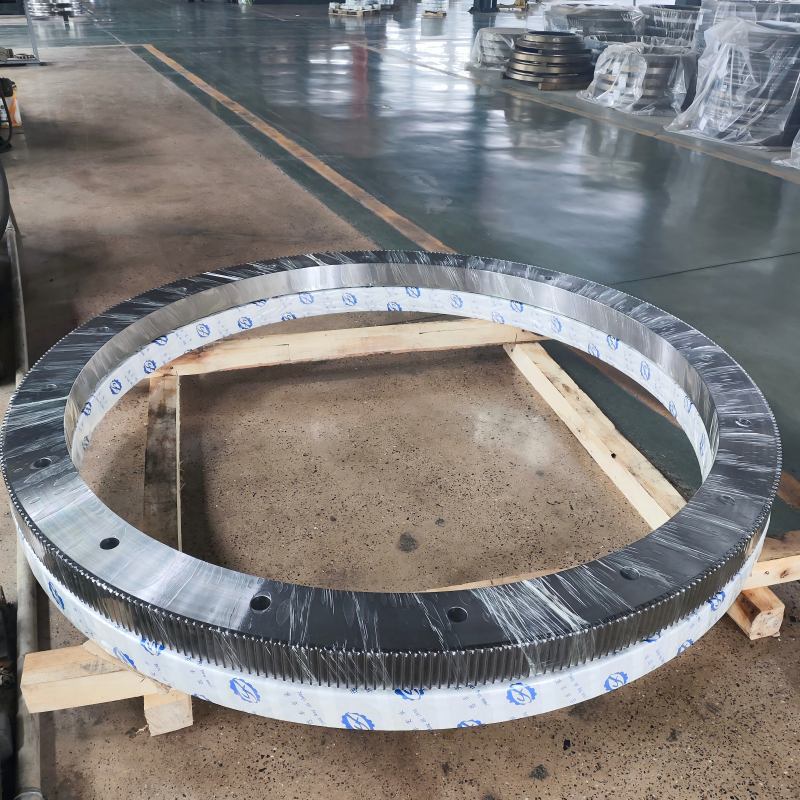

Поворотный механизм большого диаметра

Изготовленная в строгом соответствии с китайскими национальными стандартами, эта крупная поворотная шестерня разработана специально для станков, требующих высокой точности передачи, превосходной ударопрочности и стабильности работы. Идеально подходит для поворотных столов с ЧПУ, обрабатывающих центров и прецизионных индексирующих механизмов. Косозубая шестерня имеет более высокое передаточное отношение, чем прямозубые шестерни, что обеспечивает более плавное зацепление, меньший уровень шума и большую несущую способность. Поворотная шестерня выкована из цельного куска металла с непрерывными линиями потока, а после закалки и термической обработки приобретает однородную закаленную сорбитовую микроструктуру, обеспечивающую превосходную усталостную прочность и хорошую обрабатываемость.

Характеристики и преимущества в производительности

Оптимальный баланс прочности и ударной вязкости: однородная закаленная микроструктура сорбита после закалки и термической обработки.

Превосходная ударопрочность: отличная устойчивость к кратковременным перегрузкам, меньшая вероятность поломки зубьев.

Отличные характеристики при обкатке: iУвеличение площади контакта после приработки обеспечивает более равномерное распределение нагрузки, плавную работу, низкий уровень шума и высокую эффективность передачи.

Спецификация

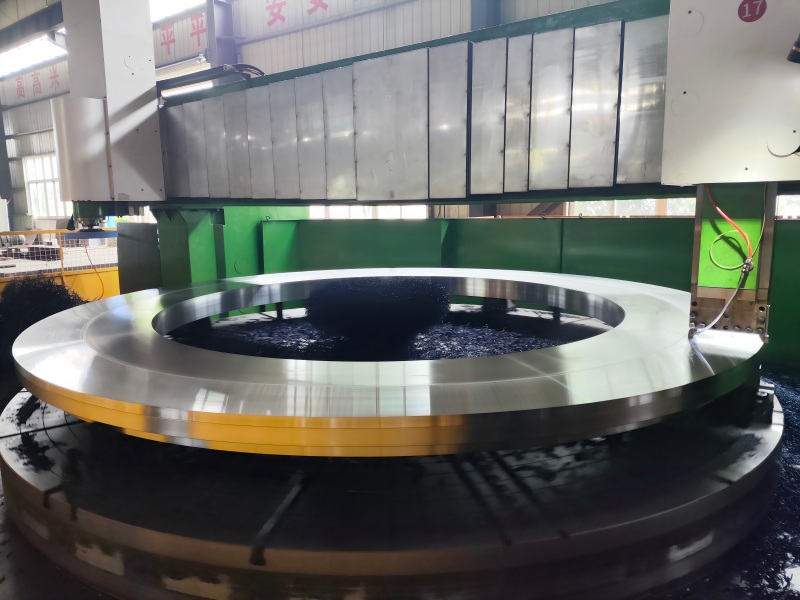

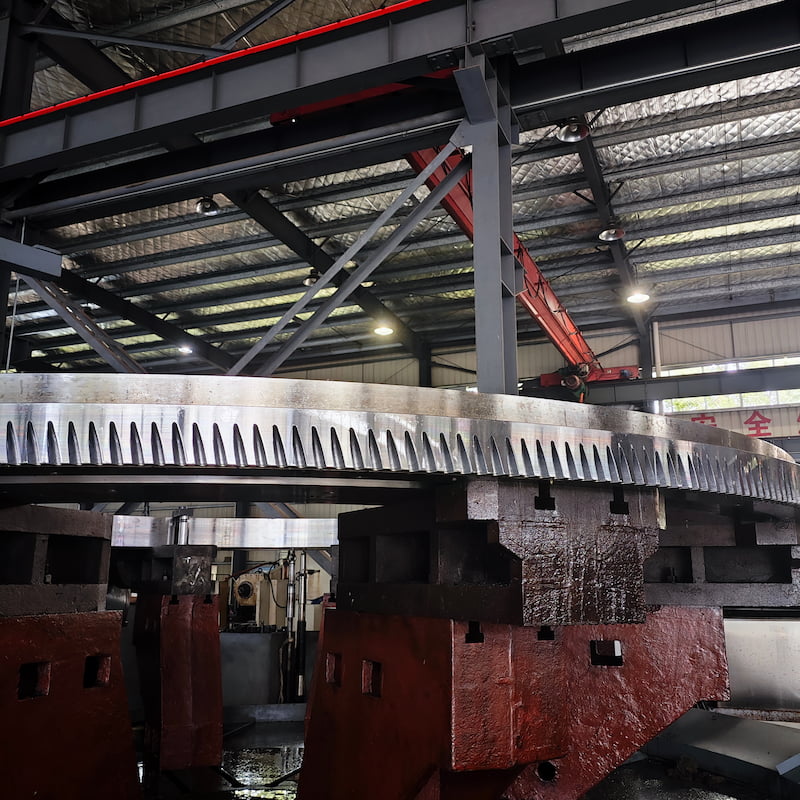

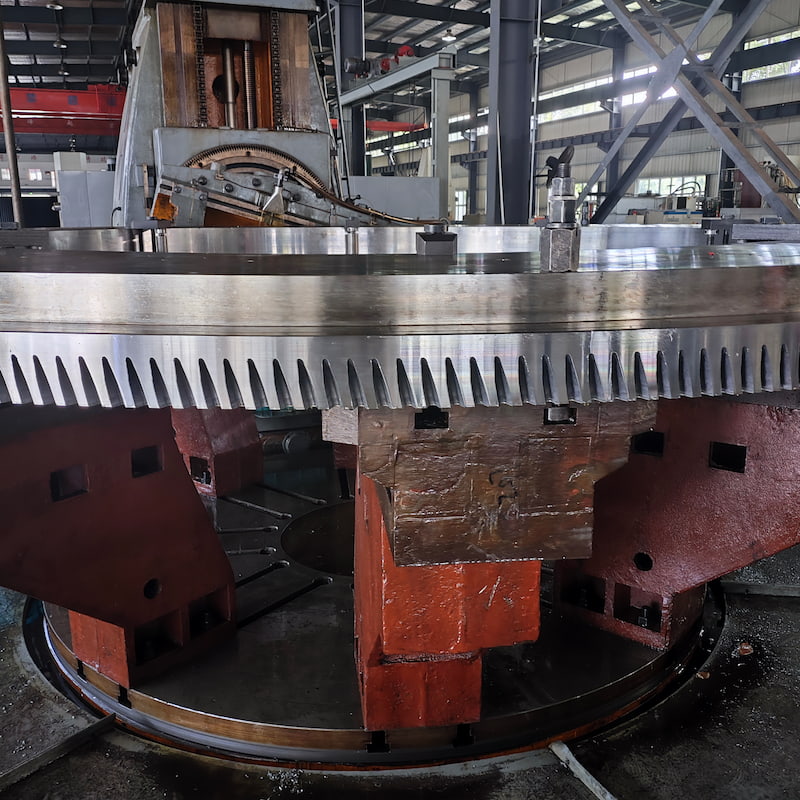

Наша витрина

Почему выбирают нас?

Высокая грузоподъемность, износостойкость, длительный срок службы.

Строгие допуски по размерам, плавное вращение

Возможно изготовление чертежей на заказ / OEM / ODM.

Прямые заводские цены, стабильные поставки

Перед отгрузкой необходимо предоставить полный протокол проверки и испытаний.

Подходит для тяжелых инженерных задач и суровых условий эксплуатации.

Послепродажное обслуживание

Изделие, изготовленное по вашим чертежам или образцам.

Профессиональная техническая поддержка в любое время.

Строгий контроль качества и полный комплект отгрузочных документов.

Быстрая доставка и надежная упаковка (фанерный поддон/ящик)

Гарантия качества сроком на один год.

Часто задаваемые вопросы

1. Каковы конкретные преимущества косозубых передач перед прямозубыми передачами в станкостроении?

Косозубые шестерни обладают рядом важных преимуществ для использования на станках:1. Более плавная работа: постепенное зацепление зубьев снижает удары и вибрацию, что крайне важно для качества обработки поверхности при прецизионной обработке;2. Более высокая грузоподъемность: на 20–30% большая грузоподъемность, чем у аналогичных прямозубых шестерен, лучше справляется с большими усилиями резания;3. Более низкий уровень шума: важно для поддержания условий высокоточной обработки;4. Более высокое соотношение зацепления: 2,0–3,0 по сравнению с 1,5–2,0 для прямозубых шестерен — больше зубьев распределяют нагрузку в любой момент времени; 5. Возможность осевой предварительной нагрузки: осевая сила может использоваться с предварительно нагруженными подшипниками для повышения жесткости системы. Основной компромисс заключается в осевой нагрузке, для которой необходимы упорные подшипники. В станкостроении, где важны плавность хода, точность и грузоподъемность, косозубые передачи почти всегда являются предпочтительным выбором.

2. Почему для станков выбирают легированную сталь 42CrMo вместо других материалов?

Легированная сталь 42CrMo является классическим выбором для станкостроительной промышленности по нескольким причинам: 1. после закалки и термической обработки 42CrMo достигает превосходного баланса прочности; 2. отличная закаливаемость: легирующие элементы хрома и молибдена обеспечивают сквозное закаливание. поворотные шестерни большого диаметра, обладающий однородными свойствами на больших площадях; 3. простота в обслуживании: Мягкие боковые поверхности зубьев можно повторно заточить после износа, что снижает общие затраты за весь срок службы.Для большинства среднескоростных станков со средней и высокой нагрузкой материал 42CrMo предлагает оптимальное техническое и экономическое решение.

*Для получения технической консультации или индивидуального расчета стоимости, пожалуйста, укажите параметры зубчатой ​​передачи (модуль, количество зубьев, ширина рабочей поверхности, требования к точности, условия эксплуатации и т. д.). Наша инженерная команда разработает профессиональное решение, адаптированное к вашим конкретным потребностям.
