Поворотные подшипники в ветряных турбинах:
Требования к подшипникам рыскания и тангажа: разъяснение

июнь 2026 г. | Аньхой Юаньфэн Поворотный подшипник Co., Ltd.

Ветротурбины предъявляют к своим поворотным подшипникам более высокие требования, чем практически любое другое применение. Подшипник крана вращается непрерывно, и его можно относительно легко осмотреть или заменить. Подшипник в верхней части ветряной турбины — установленной на высоте от 80 до 120 метров над землей — должен надежно работать в течение 20 лет с минимальным вмешательством, под нагрузками, постоянно меняющимися по направлению и величине, в условиях от жары пустыни до арктического холода, дождя и пыли. Понимание того, чем поворотный подшипник ветряной турбины отличается от стандартного промышленного подшипника, имеет важное значение для инженеров, занимающихся выбором этих компонентов, и для закупочных групп, оценивающих поставщиков.

В Аньхой Юаньфэн мы производим поворотные подшипники для наземных ветротурбин, охватывающих как конфигурации с подшипниками рыскания, так и с подшипниками тангажа. Ниже представлена ​​техническая схема, которую мы используем при работе с клиентами в сфере ветроэнергетики.

Два направления, две задачи: рыскание и тангаж

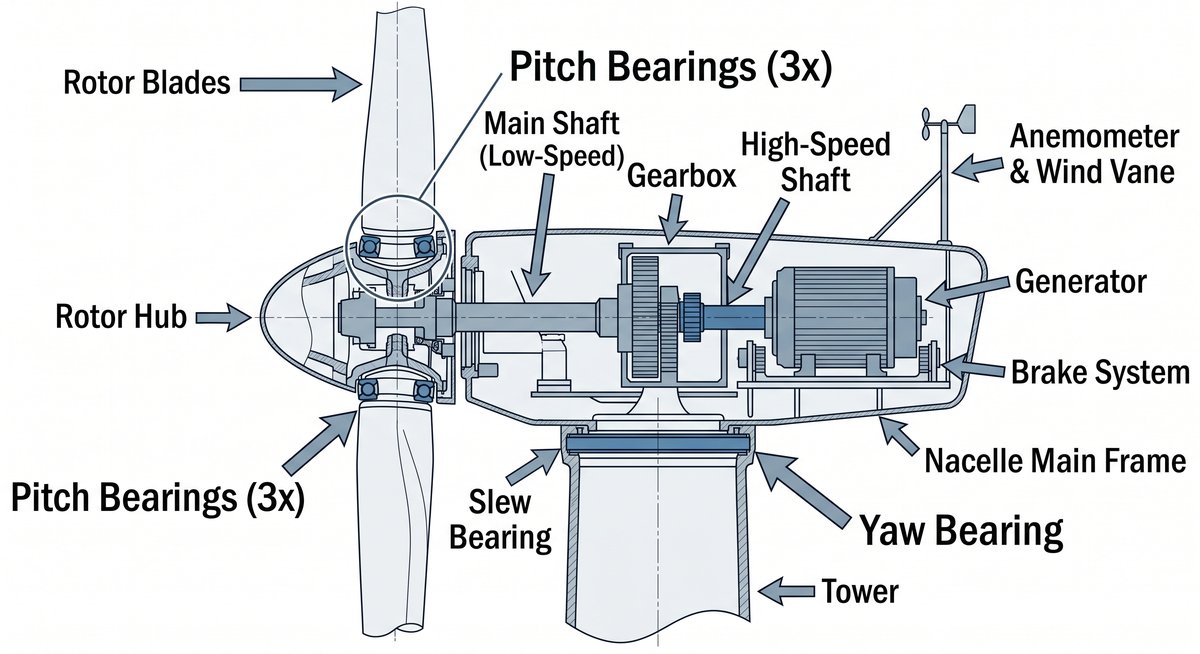

Рисунок 1: Поперечное сечение ветряной турбины с горизонтальной осью вращения — подшипник рыскания (в месте соединения башни и гондолы) и подшипник изменения угла наклона лопастей (в месте соединения корня лопасти со ступицей).

Стандартная трехлопастная ветровая турбина с горизонтальной осью вращения использует четыре поворотных подшипника: один подшипник рыскания и три подшипника шага. Их расположение в турбине различно, как и нагрузки, предъявляемые к каждому из них.

Поперечный подшипник рыскания Он расположен на стыке между вершиной башни и гондолой — корпусом, в котором размещены редуктор, генератор и привод. Его задача — вращать всю гондолу вокруг вертикальной оси башни, непрерывно отслеживая направление ветра. Вращение по оси рыскания происходит медленно и нечасто: гондола может совершать лишь несколько градусов движения за раз, реагируя на изменения ветра в течение минут или часов. Но нагрузки значительны. Подшипник рыскания несет полный вес гондолы, ступицы и лопастей, а также значительные моменты наклона, создаваемые асимметричной ветровой нагрузкой на роторный диск. Наиболее распространенная конфигурация — это однорядный четырехточечный шариковый поворотный подшипникЭтот материал ценится за свою способность выдерживать комбинированные осевые, радиальные и моментные нагрузки в компактном поперечном сечении.

Поворотные подшипники Подшипники устанавливаются в месте соединения корня каждой лопасти со ступицей. Каждый подшипник позволяет лопасти вращаться вокруг своей продольной оси, регулируя угол наклона лопасти (угол поворота) в зависимости от изменения скорости ветра. При низкой скорости ветра лопасти поворачиваются, чтобы получить максимальную энергию. По мере увеличения скорости ветра сверх номинальной мощности турбины лопасти постепенно смещаются в сторону, чтобы ограничить выработку и защитить конструкцию. При аварийном отключении лопасти должны достичь полностью смещенного положения в течение нескольких секунд. Это означает, что подшипники, регулирующие угол поворота, испытывают гораздо более интенсивный колебательный цикл, чем подшипники, регулирующие угол поворота: непрерывные движения с малой амплитудой, а не случайные большие вращения. Диаметры подшипников, регулирующих угол поворота, обычно варьируются от примерно 1,5 метра на небольших наземных турбинах и выше, в зависимости от диаметра корня лопасти. Наиболее распространенный тип — это двухрядный четырехточечный шариковый поворотный подшипникчто обеспечивает более высокую грузоподъемность, чем однорядные конструкции, в конфигурации, подходящей для ограниченного пространства у основания лопасти.

Нагрузочный профиль: с чем именно справляются эти подшипники.

Условия нагружения в поворотных подшипниках ветротурбин принципиально отличаются от условий нагружения большинства вращающихся элементов промышленного оборудования.

Подшипники рыскания должны выдерживать моменты наклона, создаваемые не только давлением ветра на роторный диск, но и силой тяжести, действующей на смещенную массу ступицы и лопастей. Осевые нагрузки (вертикальный вес конструкции гондолы) и радиальные нагрузки от ветровой тяги действуют одновременно — комбинированное нагрузочное условие, требующее тщательного анализа, а не простого выбора из каталога.

Подшипники тангажа работают в условиях другой проблемы: неравномерного распределения нагрузки. Поскольку скорость и давление ветра меняются по всей поверхности роторного диска — выше на конце лопасти, ниже у ступицы, асимметричны при повороте — подшипники тангажа воспринимают нагрузки, которые постоянно смещаются по их окружности. Один участок дорожки качения может нести большую часть нагрузки, в то время как остальная часть несет незначительную часть. В течение длительного срока службы эта неравномерная нагрузка создает усталостные повреждения, которые стандартные методы расчета срока службы подшипников, разработанные для равномерного распределения нагрузки, не могут точно воспроизвести. Методология проектирования подшипников тангажа и поворота регулируется Руководством по проектированию NREL DG03 (Подшипники тангажа и поворота), обновленным в 2024 году, которое содержит методы расчета, специально откалиброванные для этих колебательных, неравномерных условий нагрузки.

Почему стандартные подшипники здесь не подходят

Три фактора — материал, уплотнение и смазка — требуют уточнения характеристик, выходящего за рамки стандартной промышленной практики.

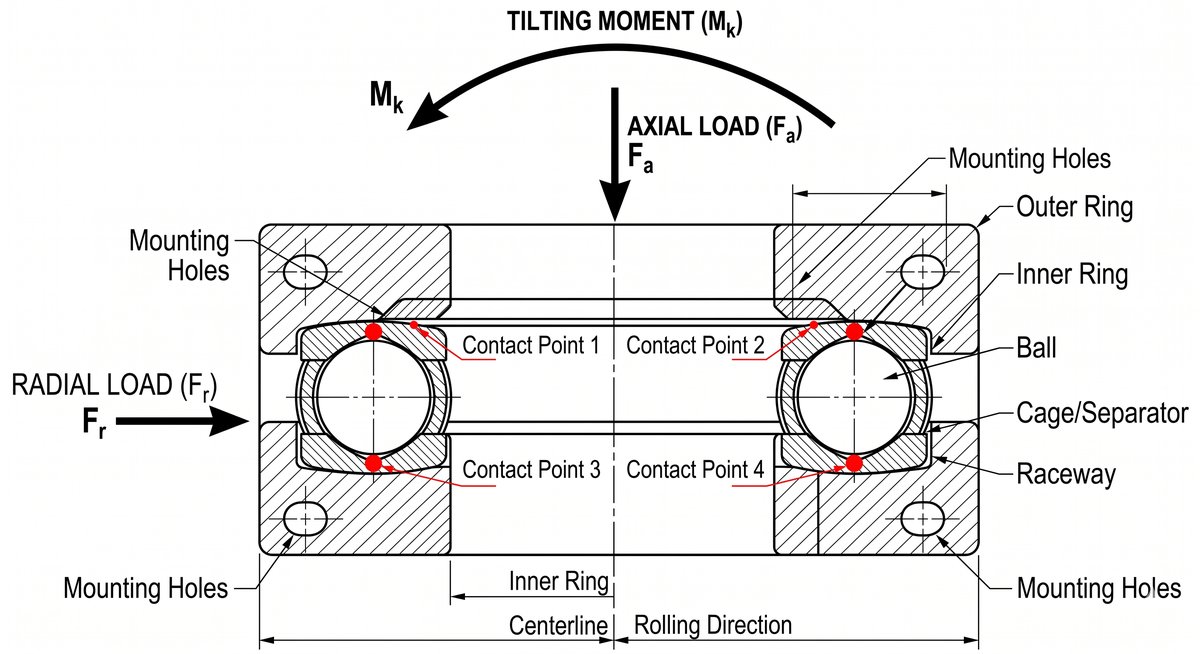

Рисунок 2: Шарикоподшипник с четырехточечным контактом — комбинированные пути передачи осевой, радиальной и опрокидывающей нагрузки.

Материал и термообработка

В качестве стали для дорожек качения ветротурбин обычно используется легированная сталь 42CrMo. После общей закалки и отпуска твердость кольца достигает 229–269 HB; индукционная закалка поверхности дорожек качения затем обеспечивает твердость 55–62 HRC на контактной поверхности, сохраняя при этом прочное ядро. Глубина закаленного слоя и его равномерность по всей окружности дорожек качения имеют решающее значение. Неравномерная закалка создает мягкие участки, где преждевременно начинается усталость при контакте. Для подшипника, работающего под неравномерной нагрузкой, локализованная мягкая зона в секторе высоких нагрузок может привести к разрушению задолго до истечения расчетного срока службы подшипника.

Требования к герметизации

На наземных ветротурбинных установках в любое время года наблюдается воздействие песка, пыли, перепадов температур и осадков. Одного эластомерного уплотнительного кольца, как правило, недостаточно для длительной эксплуатации в таких условиях. Поворотные подшипники ветряной турбины Как правило, предусматривается многослойное уплотнение: лабиринтные уплотнения в сочетании с эластомерными манжетными уплотнениями, при этом на поверхность уплотнения наносится антикоррозионная смазка. Материал уплотнения должен быть рассчитан на весь диапазон рабочих температур и воздействие УФ-излучения в месте установки.

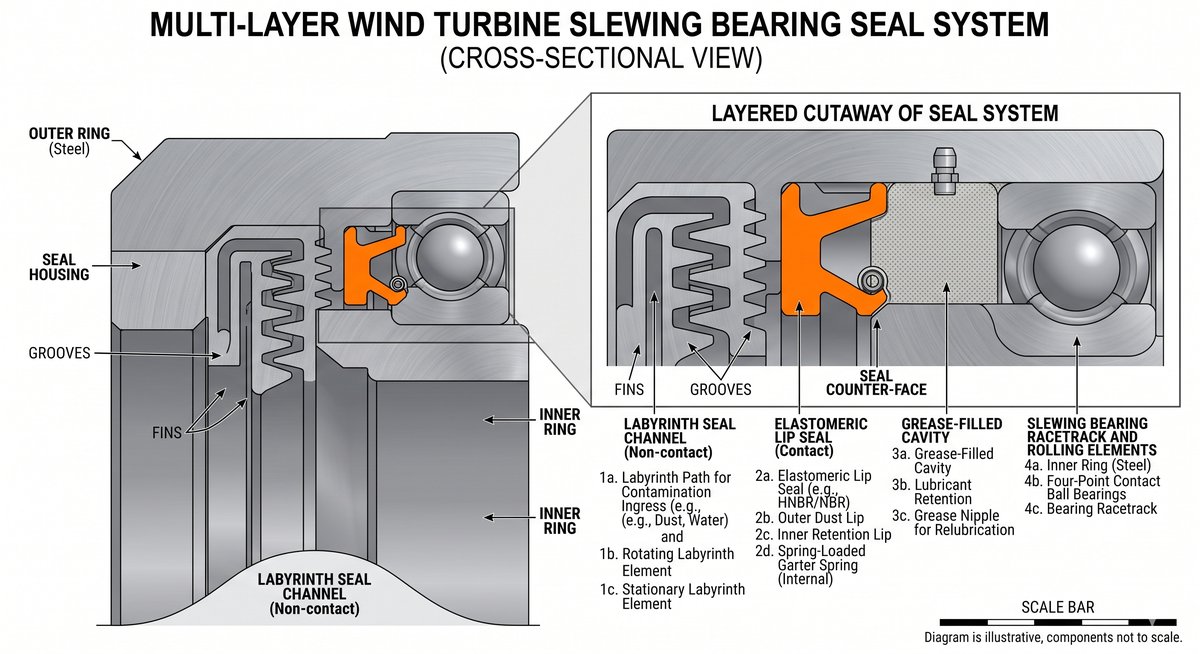

Рисунок 3: Многослойная конфигурация уплотнения — лабиринтное уплотнение в сочетании с эластомерным манжетным уплотнением с антикоррозионной смазкой.

Смазка

Медленное колебательное движение подшипников тангажа и рыскания означает, что традиционная теория смазки при полном вращении неприменима. При непрерывном вращении элементы качения с каждым оборотом вновь попадают в резервуар со свежей смазкой. В колебательных подшипниках один и тот же небольшой участок дорожки качения многократно соприкасается, и смазочная пленка в этой зоне не обновляется естественным образом. Это создает условия контакта металла с металлом — режим, называемый смешанным или граничным трением (κ). < 1) — которые ускоряют износ и фрикционные повреждения.

Стандартная минеральная смазка EP-2, как правило, не подходит для таких условий. Подшипники тангажа и рыскания ветротурбин требуют смазок с улучшенными характеристиками по устойчивости к экстремальным давлениям, специально проверенных на колебательный контакт, обладающих хорошей водостойкостью и работоспособностью в ожидаемом диапазоне температур на месте установки.

Типичные причины отказов поворотных подшипников ветротурбин

Понимание типичных причин выхода из строя этих подшипников так же важно, как и знание того, как правильно их выбрать.

Ложное отслаивание Это явление возникает, когда вызванные вибрацией микроперемещения между элементами качения и дорожками качения вызывают окислительный износ в точках контакта, образуя эллиптические вмятины, напоминающие повреждения от статической перегрузки (метки Бринелля), но являющиеся результатом фреттинга. Оно особенно распространено в подшипниках скольжения в периоды простоя — когда лопасти удерживаются под фиксированным углом, но вызванная ветром вибрация продолжает создавать микронагрузку в зоне контакта. Характерным признаком являются красновато-коричневые частицы износа в точках контакта. Для профилактики требуется смазка с противофрикционными присадками и, по возможности, периодические движения подшипников с малой амплитудой во время длительного простоя.

Белые травильные трещины (WEC) Трещины в подшипниках скольжения представляют собой более серьезный и менее предсказуемый вид отказа, который, как известно в ветроэнергетической отрасли, является значительной причиной преждевременной замены подшипников. Трещины в подшипниках скольжения возникают в результате микроструктурных изменений в стали, видимых после травления под металлургическим микроскопом в виде ярко-белых участков. Эти трещины могут распространяться непредсказуемо и вызывать отказ подшипника задолго до окончания расчетного срока службы. К факторам, способствующим этому процессу и находящимся в стадии исследования, относятся диффузия водорода в сталь, электрические токи и химический состав смазки. По этой причине прослеживаемость материалов и документация о чистоте стали являются важными требованиями к закупкам.

Нарушение герметичности и проникновение загрязнений Это наиболее управляемый в операционном плане вид отказа, но он остается значительной причиной преждевременного износа подшипников. Износ уплотнения позволяет влаге и загрязнениям проникать в дорожку качения, ускоряя коррозионное образование точечных повреждений и абразивный износ. Ранними признаками являются повышенное загрязнение смазочным материалом в образцах смазки и видимое изменение цвета в местах контакта уплотнений во время планового осмотра.

Контрольный список технических требований: вопросы, которые следует задать поставщику

При выборе подшипников для поворота по горизонтали или вертикали наземных ветротурбин следует уточнить у поставщика следующие моменты:

Материал и термообработка

• Марка кольцевой стали (42CrMo или эквивалентная легированная сталь)
• Твердость по базовому значению после закалки и отпуска (229–269 HB)
• Твердость поверхности дорожки качения после индукционной закалки (минимум 55–62 HRC)
• Спецификация и метод измерения глубины упрочненного слоя
• Документация по отслеживанию происхождения материалов (сертификат плавки, записи о термообработке).

Геометрия и зазор

• Технические характеристики радиального и осевого зазора: подшипники рыскания обычно имеют зазор 0–50 мкм; подшипники шага обычно имеют отрицательный (предварительно нагруженный) зазор.
• Модуль зубчатой ​​передачи и класс точности в соответствии с применимым стандартом (не ниже GB/T10095.1 класс 8 или эквивалентный DIN/ISO).
• коэффициент модификации профиля зубьев шестерни

Герметизация

• Материал уплотнения рассчитан на диапазон рабочих температур и воздействие ультрафиолетового излучения на объекте эксплуатации.
• Конфигурация уплотнения (однослойное или многослойное) и доступность для замены.

Смазка

• Тип предварительно заполненной смазки и подтверждение пригодности для колебательного контакта (κ) < 1)
• Технические характеристики и количество входных отверстий для смазки
• Рекомендации по интервалу повторной смазки для конкретного применения.

Документация

• Отчет о проверке размеров
• Отчет о проверке точности зубчатых передач
• протоколы проведения термической обработки
• (при наличии) протокол заводских испытаний

Заключение

Поворотные подшипники ветротурбин относятся к совершенно иной категории по сравнению с обычными промышленными подшипниками. Сочетание колебательных нагрузок, длительного срока службы без обслуживания и воздействия окружающей среды делает качество материалов, конструкцию уплотнений и спецификацию смазки основными факторами, определяющими срок службы подшипника, а не только его грузоподъемность.

Для команд по закупкам и инженеров-проектировщиков, оценивающих поставщиков, правильные вопросы выходят далеко за рамки диаметра и статической несущей способности. Поставщик, предоставляющий документальное подтверждение термообработки, отслеживаемости материалов и выбора смазки — а не просто заявления о продукте — заслуживает серьезной оценки.
