Практическое руководство по выбору поворотных подшипников для автокранов
Мы всегда готовы вас принять.
Практическое руководство по выбору поворотных подшипников для автокранов
июнь 2026 г. | Аньхой Юаньфэн Поворотный подшипник Co., Ltd.
Автокраны (TMC) представляют собой одно из наиболее типичных применений поворотных подшипников. Условия их эксплуатации специфичны: периодические тяжелые нагрузки, боковые ударные нагрузки от стрелы, пыльная и влажная среда на открытом воздухе, а также резкое вращение после длительных периодов простоя. Последствия неправильного выбора — образование раковин на дорожках качения, износ шестерен и простои на ремонт — приводят к значительным временным и финансовым затратам для операторов кранов.
Наша компания специализируется на производстве поворотные подшипники для TMC Грузоподъемность от 3 до 200 тонн. Ниже представлена практическая схема выбора, которую мы используем при работе с OEM-заказчиками.
1. Определите фактический спектр нагрузки.
Многие покупатели выбирают подшипники, основываясь только на длине стрелы — этого далеко не достаточно. Правильный подход заключается в расчете суммарной нагрузки, действующей на поворотный подшипник в наихудших условиях эксплуатации:

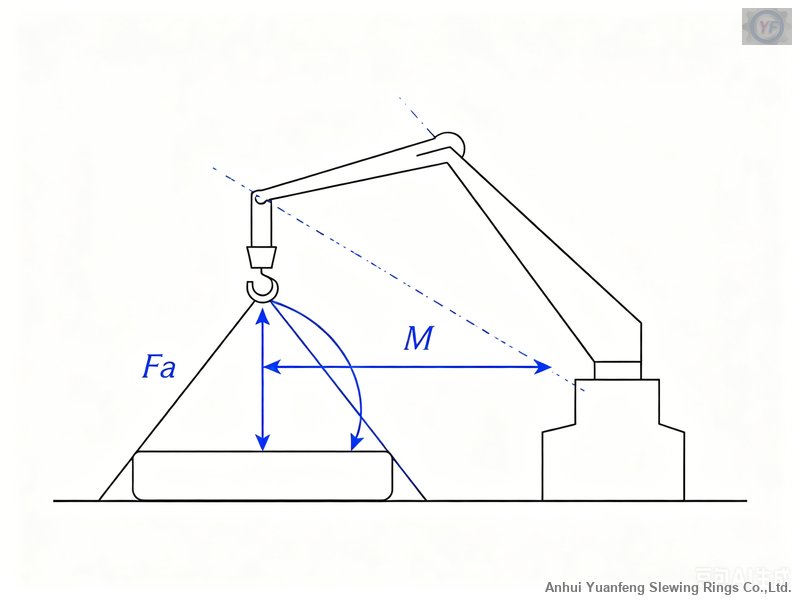

- Осевая сила (Fa): Суммарный вес груза, стрелы и крюка, действующий вертикально вниз.
- Радиальная сила (Fr): Горизонтальная сила, создаваемая эксцентрическим боковым тяговым усилием или ветровой нагрузкой на стрелу.
- Момент перелома (М): Наиболее важный параметр для ТМК. Формула расчета: вес груза × горизонтальное расстояние от точки подъема до осевой линии поворота.
Принцип отбора: Для грузовых терминалов грузоподъемностью менее 200 тонн коэффициент статической безопасности (S₀) не должен быть ниже 1,3. Если условия эксплуатации включают частые подъемы по всему радиусу или ударные нагрузки (например, операции с грейфером), рекомендуется S₀ ≥ 1,5.
2. Выбор правильной конструкции кабельного канала
Различные конструкции кабельных каналов значительно различаются по своей способности выдерживать суммарные нагрузки. В секторе TMC используются две основные конструкции:
| Параметр | Однорядный мяч для четырехточечного контакта | Трехрядный роликовый |
|---|---|---|
| Нагрузочные характеристики | Отличная несущая способность по осевой нагрузке, умеренное сопротивление опрокидывающему моменту. | Повышенная опрокидывающая жесткость |
| Характеристики вращения | Низкое трение, плавное вращение | Более высокое трение, лучшая точность позиционирования |
| Применимая вместимость | Универсальные ТМК 7Т–60Т | Подъем грузов большой грузоподъемности или высокоточный подъем (60–200 тонн) |
| Расходы | Экономичный | на 15–30% выше |
Наша рекомендация: Если скорость поворота автокрана составляет ≤ 2 об/мин, а приоритет отдается грузоподъемности, а не скорости поворота, то наиболее экономически выгодным вариантом является однорядный четырехточечный шаровой шарнир. Если условия эксплуатации требуют точного позиционирования или связаны со значительным опрокидывающим моментом, то более высокая цена трехрядного роликового шарнира вполне оправдана.
3. Не следует упускать из виду параметры передач.

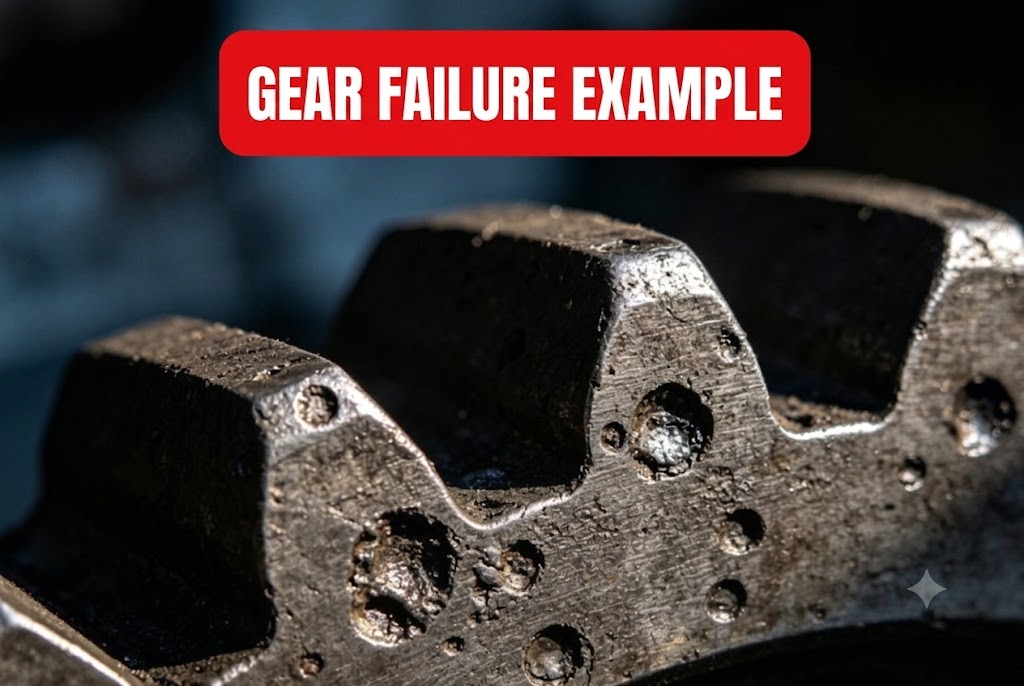

В системах TMC первой причиной поломки часто становится шестерня поворотного подшипника с наружными зубьями. Причины включают: смещение зацепления из-за деформации шасси, попадание загрязнений на открытые поверхности шестерен и образование раковин от частых циклов запуска-остановки.
- Твердость дорожки качения: 50–60 HRC (закалка индукционным методом)
- Класс точности: P0 согласно стандарту JB/T 2300.
- Контроль люфта: 0,03–0,05 × модуль (компенсирует деформацию без заклинивания)
Герметизация и защита от коррозии:
- Стандартные уплотнения из нитрида каучука (NBR) входят в стандартную комплектацию; для применения в прибрежных районах или в условиях холодного климата рекомендуется использовать уплотнения из фторэластомера (FKM).
- Для защиты шестерен от коррозии их можно обработать цинково-медным спреем.
- Материал дорожек качения: 50Mn, цельная закалка и отпуск + упрочнение поверхности дорожек качения. Никогда не используйте кольца из обычной углеродистой стали.
4. Стандарты установки определяют фактический срок службы.
Правильный выбор при неправильной установке делает всю проделанную ранее работу бесполезной:

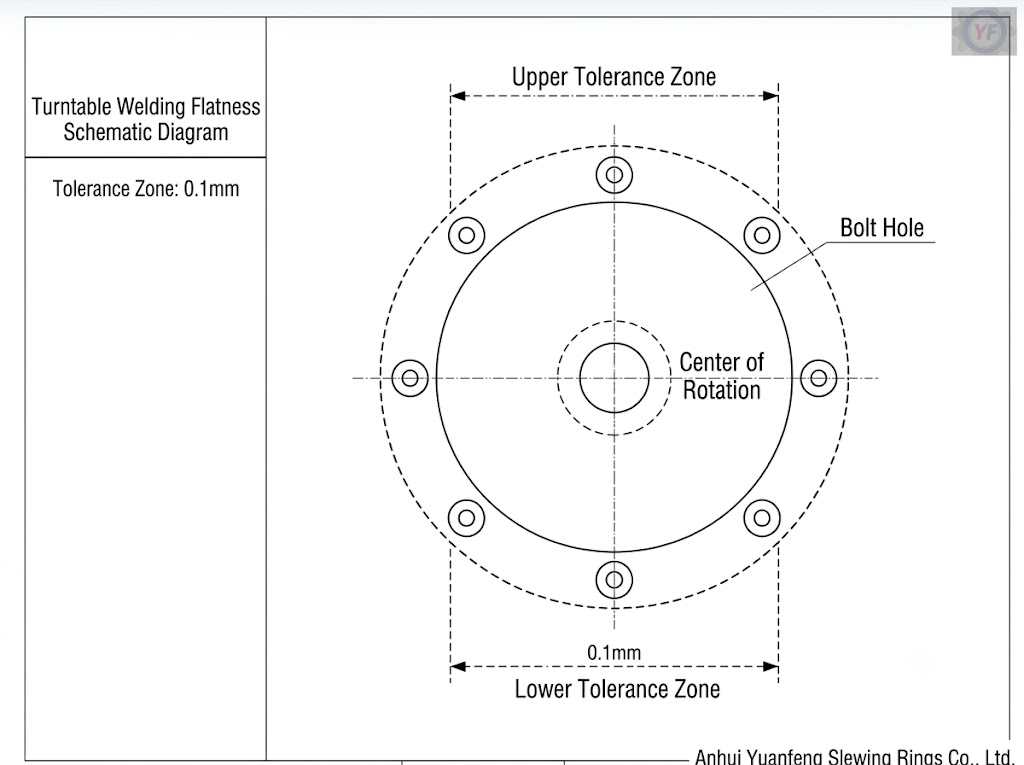

- Плоскостность монтажной поверхности: Необходимо контролировать зазор в пределах 0,1 мм по всей окружности расположения болтов. Некачественная подготовка сварного подрамника приводит к неравномерному распределению нагрузки и ускоренному повреждению дорожек качения.
- Предварительное натяжение болтов: Затягивайте симметрично до указанных значений крутящего момента; рекомендуется использовать динамометрический ключ.
- Смазка: Рекомендуется использовать литиевую смазку EP2 с добавкой MoS₂. При нормальных условиях замену следует производить каждые 50–100 часов работы; в пыльных условиях интервал можно сократить.
Почему OEM-производители выбирают Anhui Yuanfeng?
- Прикладная инженерия: Мы не продаем детали по каталогу. К каждому подшипнику прилагается отчет о подборе, составленный на основе фактического спектра нагрузок, рабочего цикла и передаточного отношения заказчика.
- Проверено для 3–200-тонных TMC: Наши поворотные подшипники используются в флотах TMC в Юго-Восточной Азии, России, на Ближнем Востоке и других рынках.
- Внутренняя термообработка: Твердость дорожек качения и прочность сердцевины зубчатого колеса проверяются на качество каждой партии.
- Быстрая индивидуальная доставка: Стандартные серии: 20–25 дней; нестандартные размеры: 30–45 дней.
Нужно выбрать поворотный подшипник для вашего TMC? Предоставьте следующие параметры, и наша инженерная команда в течение 24 часов предоставит вам предложение по выбору и сертификат грузоподъемности:
- Максимальная грузоподъемность и рабочий радиус
- Скорость поворота (об/мин)
- Ограничения по монтажным параметрам (внешний диаметр × внутренний диаметр × высота)
- Модуль зубчатой передачи и количество зубьев (при замене существующего подшипника)
