Поворотные подшипники для станков
Полное руководство для покупателя
Что такое поворотный подшипник?
A поворотный подшипник (также называемый поворотным кольцом или вращательным подшипником) — это подшипник качения большого диаметра, предназначенный для одновременного восприятия комбинированных нагрузок — осевых, радиальных и моментных (наклонных) — и позволяющий вращающейся платформе плавно поворачиваться относительно неподвижного основания.
В отличие от стандартного шарикового подшипника, который обычно воспринимает только один или два типа нагрузок, поворотный подшипник представляет собой компактную, автономную систему вращения. Как правило, он включает в себя:
- Ан внутреннее кольцо и внешнее кольцо, одна из которых обычно имеет зубчатую нарезку (внутренние или внешние зубья) для зацепления с приводом.
- Элементы качения - шарики или валики - расположенные в один или несколько рядов между кольцами
- Монтажные отверстия для прямой установки с помощью болтов, что исключает необходимость в отдельном корпусе.
- Тюлени чтобы предотвратить попадание загрязнений и сохранить смазку внутри.
Именно благодаря такой цельной конструкции поворотные подшипники используются везде, где необходимо точно и надежно вращать крупный и тяжелый компонент — от строительных кранов до спутниковых антенн и, все чаще, станков.

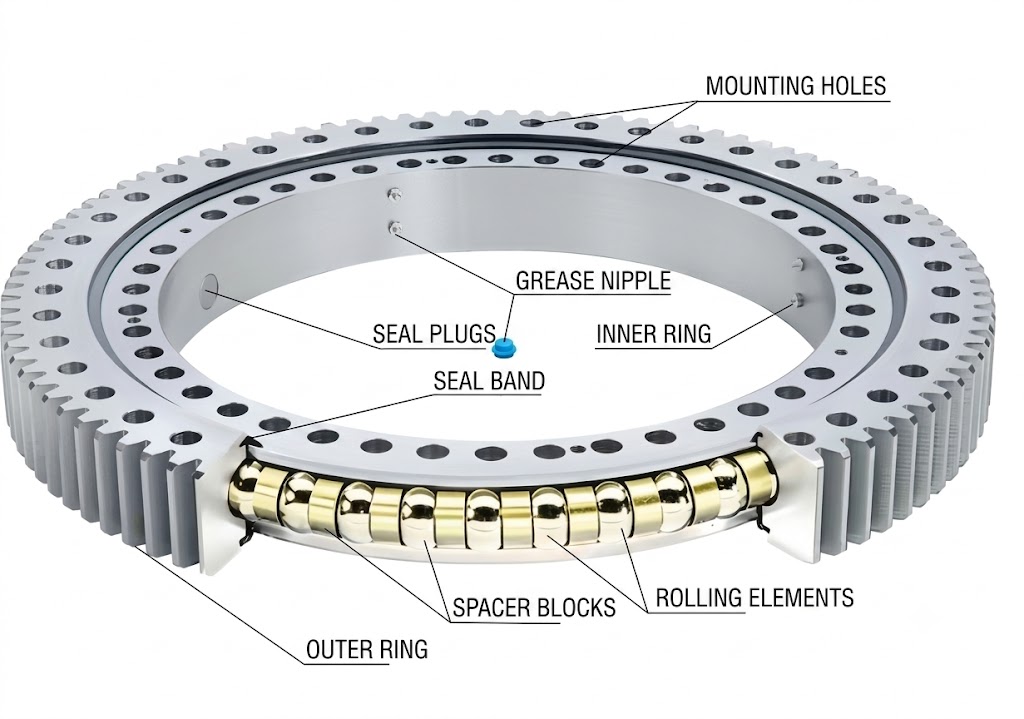

Поперечный разрез поворотного подшипника, показывающий дорожки качения, элементы качения и зубья шестерни.
Почему в станках используются поворотные подшипники?
В станкостроении — на поворотных столах, индексирующих столах, поворотных головках, вращающихся столах на шлифовальных или фрезерных центрах — подшипник выполняет две задачи одновременно: выдерживает большие, часто смещенные от центра нагрузки и обеспечивает точность вращения, достаточную для того, чтобы не нарушать сам процесс обработки.
Поворотный подшипник подходит для этой роли, потому что он:
- Обрабатывает комбинированную нагрузку в одном компоненте. Вращающийся стол одновременно воспринимает вес заготовки (осевую нагрузку), боковые силы резания (радиальную нагрузку) и опрокидывающие моменты от внеосевых нагрузок. Специально для такой комбинации нагрузок разработан поворотный подшипник.
- Обеспечивает высокую точность вращения. Допуски на позиционирование станков очень строгие. Биение подшипников напрямую влияет на точность детали, поэтому прецизионные поворотные подшипники изготавливаются с жесткими допусками по округлости дорожки качения и осевому/радиальному люфту.
- Экономит место и упрощает дизайн. Поскольку сам подшипник обеспечивает точку крепления, производители машин избегают установки отдельных упорных и радиальных подшипников друг на друга, что снижает сложность сборки и количество ошибок при сборке.
- Обеспечивает длительный срок службы при непрерывной эксплуатации. Станки часто работают в многосменном режиме. Твердость дорожек качения и способность удерживать смазку становятся критически важными для предотвращения образования раковин и износа в течение многих лет эксплуатации.

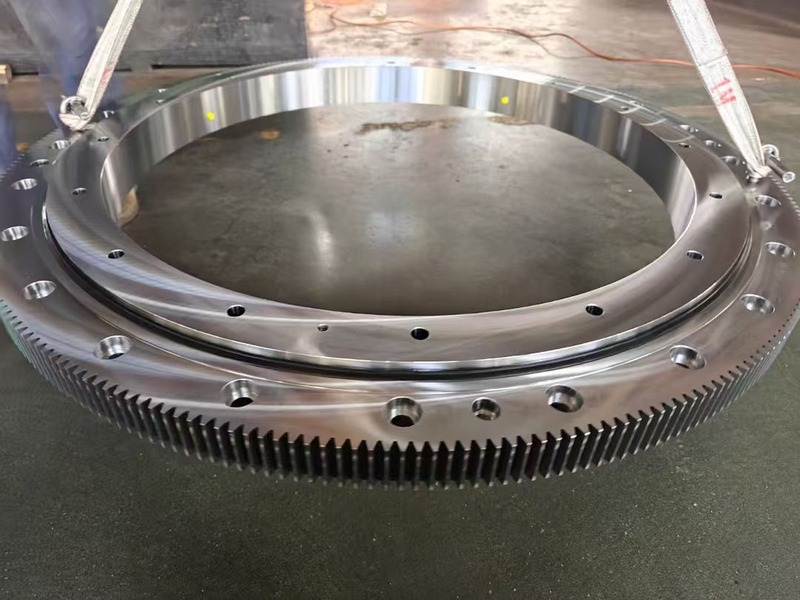

Поворотный подшипник, используемый в станках с ЧПУ.
Типы поворотных подшипников, используемых в станках
| Тип | Структура | Типичное применение в станках |
|---|---|---|
| Однорядный четырехточечный шарикоподшипник | Один ряд шариков касается дорожки качения в четырех точках. | Поворотные/индексирующие столы с умеренной нагрузкой |
| Двухрядный шарикоподшипник | Два ряда шаров, повышенная грузоподъемность. | Более крупные поворотные столы, более тяжелые приспособления. |
| Поперечный роликовый подшипник | Ролики расположены перпендикулярно друг другу в один ряд. | Области применения, требующие высокой жесткости и точности при компактных размерах — часто встречаются в прецизионных поворотных головках. |
| Трехрядный роликовый подшипник | Отдельные строки для осевых, радиальных и моментных нагрузок. | Очень прочные вращающиеся платформы большого диаметра |
В тех случаях, когда приоритетом является точность позиционирования, наиболее распространенными являются конструкции с поперечными роликами и шариковыми подшипниками с четырехточечным контактом, поскольку их конструкция минимизирует внутренний зазор и упругую деформацию под нагрузкой.

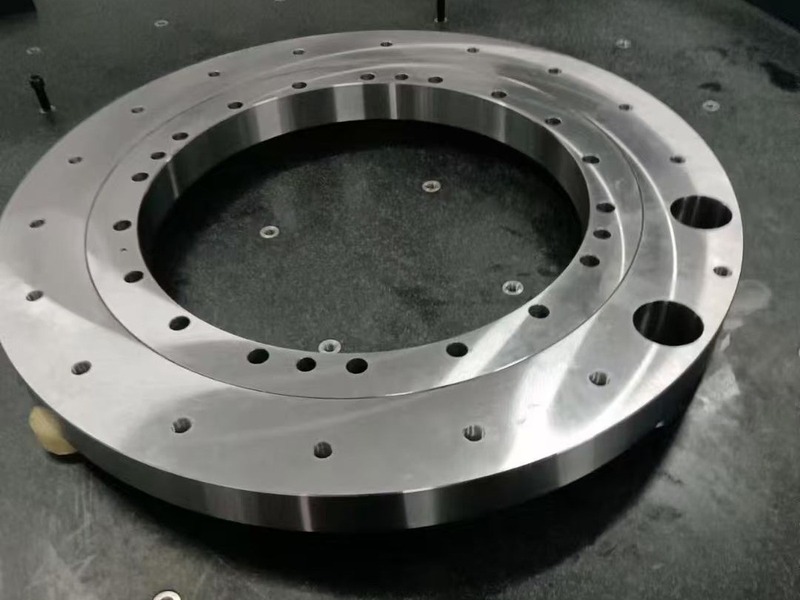

Поворотный подшипник готов к установке на станок.
Ключевые критерии отбора для покупателей
Выбор поворотного подшипника для станка – это не просто подбор подходящего диаметра. Покупателям следует оценить следующие факторы:
- Допустимая нагрузка - статическая и динамическая несущая способность по осевым, радиальным и моментным нагрузкам, рассчитанная на основе фактического рабочего цикла, а не только пиковой нагрузки.
- Класс точности - Допуски на биение и точность вращения соответствуют процессу обработки (для чернового поворотного стола и прецизионного шлифовального стола требуются совершенно разные классы допусков).
- Твердость и материал дорожки качения - Индукционно закаленные дорожки качения на среднеуглеродистых легированных сталях (таких как 42CrMo или 50Mn) гораздо лучше противостоят износу и точечному образованию коррозии, чем дорожки качения, закаленные насквозь или незакаленные, при повторяющихся циклических нагрузках.
- Тип и модуль шестерни - Внутреннее или внешнее зубчатое колесо, а также модуль/шаг зубчатой передачи должны соответствовать приводной системе.
- Герметизация - В условиях работы станков часто присутствуют охлаждающая жидкость, стружка и пыль; качество герметизации напрямую влияет на срок службы подшипников.
- Диаметр окружности расположения болтов и монтажные размеры - должна интегрироваться с существующей или планируемой конструкцией машины.
- Номинальная скорость вращения - Для поворотных столов непрерывного действия необходимы подшипники, рассчитанные на длительное вращение, а не только на эпизодическое перемещение.
Как проверяется качество
Поскольку поворотный подшипник — это высокоточный компонент, воспринимающий нагрузку, а не обычная деталь, проверка его работоспособности так же важна, как и технические характеристики. Покупателям следует задавать поставщикам следующие вопросы:
- Контроль размеров и геометрических параметров - В идеале проверка должна проводиться с помощью координатно-измерительных машин (КИМ) для подтверждения округлости дорожки качения, расположения отверстий для болтов и точности зубчатых передач в соответствии с допусками, указанными на чертеже.
- Сертификация материалов - Сертификаты производителя, подтверждающие марку стали и термообработку.
- Испытание на твердость - подтверждение того, что твердость поверхности дорожки качения соответствует заданной глубине и диапазону после индукционной закалки.
- Сертификация системы качества - Контроль технологических процессов по стандарту ISO 9001 и соответствие требованиям CE там, где это необходимо для конечного продукта.
- Испытания под нагрузкой или отслеживаемые технологические записиособенно для деталей, изготовленных на заказ или по первому заказу.
Для подшипников нестандартного диаметра (обычно это диапазон 1-5 метров для тяжелых условий эксплуатации больших поворотных столов и шарнирных конструкций) покупателям также следует убедиться, что производитель может их изготовить. индивидуальные заказы на отдельные изделия — поскольку для многих крупных проектов по производству станков не требуются массовые объемы производства, достаточно всего лишь одной правильно спроектированной детали.
Контроль с помощью координатно-измерительной машины (КИМ) обеспечивает округлость дорожек качения и точность размеров.
Нестандартные и стандартные поворотные подшипники
Стандартные поворотные подшипники из каталога подходят для распространенных размеров поворотных столов, но многим производителям станков — особенно для крупных портальных фрезерных станков, тяжелых шлифовальных центров или специализированных поворотных конструкций — необходим подшипник, разработанный для конкретной схемы расположения болтов, модуля зубчатой передачи или варианта нагрузки, которого нет в наличии на складе.
Специально разработанные поворотные подшипники позволяют:
- Точное соответствие существующим монтажным интерфейсам (полезно для модернизации и переоборудования).
- Технические характеристики нагрузки и точности точно соответствуют реальному применению, а не являются избыточно или недостаточно проработанными.
- Интеграция специфических для конкретного применения элементов, таких как нестандартные зубья шестерен или уплотнительные устройства.
Компромисс заключается в сроках выполнения заказа: изготовление на заказ поворотных подшипников большого диаметра обычно занимает несколько недель на проектирование, ковку/прокатку, механическую обработку, термообработку и окончательную проверку — как правило, от 30 до 45 дней в зависимости от размера и сложности.

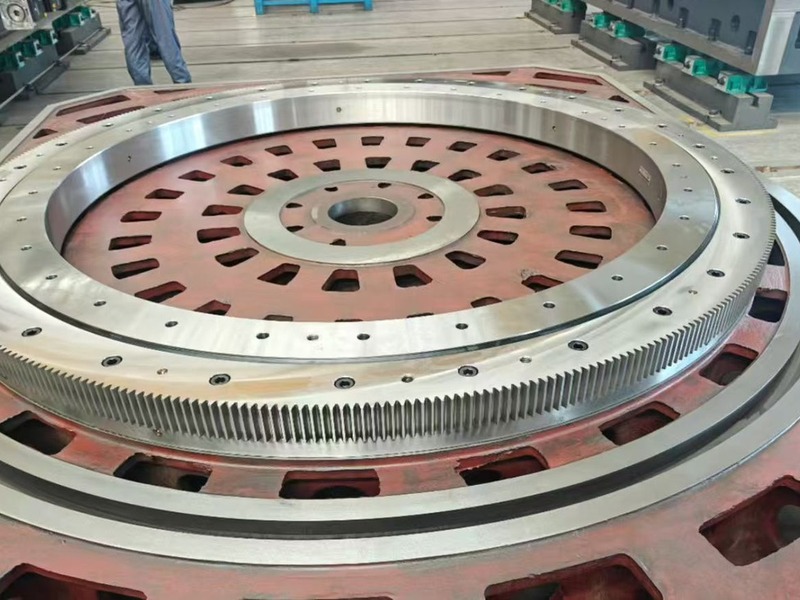

Поворотный подшипник большого диаметра в производственных условиях
Часто задаваемые вопросы
В чём разница между поворотным подшипником и обычным подшипником?
Поворотный подшипник одновременно воспринимает осевые, радиальные и моментные нагрузки в одном интегрированном блоке с монтажными отверстиями и часто зубьями шестерни, в то время как обычный подшипник (например, шариковый подшипник с глубоким пазом) обычно воспринимает только одно основное направление нагрузки и требует отдельного корпуса.
Какая сталь используется для дорожек качения поворотных подшипников?
В качестве материалов часто выбирают среднеуглеродистые легированные стали, такие как 42CrMo и 50Mn, благодаря их способности достигать высокой твердости поверхности за счет индукционной закалки, сохраняя при этом более прочную сердцевину.
Можно ли изготовить поворотные подшипники нестандартных размеров?
Да. Производители, обладающие собственными возможностями ковки, механической обработки и термообработки, могут изготавливать поворотные подшипники нестандартных диаметров, включая большие размеры в диапазоне 1-5 метров, в соответствии с конкретными требованиями к креплению и нагрузке, часто начиная с цельной детали.
Как измеряется точность поворотных подшипников?
Точность измеряется с помощью испытаний на биение и контроля размеров, в идеале с использованием координатно-измерительной машины (КИМ) для проверки округлости дорожек качения, точности зубчатых колес и положения монтажных отверстий в соответствии с инженерными допусками.
Сколько времени занимает изготовление поворотного подшипника на заказ?
Сроки выполнения заказа варьируются в зависимости от размера и сложности, но типичный диапазон для изготовления на заказ поворотных подшипников большого диаметра составляет 30-45 дней, включая закупку материалов, механическую обработку, термообработку и контроль качества.
Ищете поворотный подшипник для станка? Правильный партнер должен уметь провести расчеты нагрузок, определить классы точности и проверить сертификацию материалов, а не просто назвать цену, основываясь на чертеже.
