Выбор поворотного подшипника
Практическое руководство для покупателей, приобретающих жилье впервые.
Ищете своё первое поворотное кольцо? Вот что вам нужно знать.
Что такое поворотный подшипник? Это подшипник вращения большого диаметра, поддерживающий вращающуюся платформу и одновременно воспринимающий осевые, радиальные и моментные нагрузки. В отличие от стандартного подшипника, он представляет собой автономный узел, состоящий из внутреннего и наружного колец, элементов качения, монтажных отверстий и часто интегрированных зубьев шестерни, который крепится болтами непосредственно к конструкции без отдельного корпуса.
Для тех, кто покупает подшипники поворота впервые, технические характеристики могут показаться сложными. Это руководство поможет вам принять ключевые решения, объяснит значение технических терминов для вашего применения и поможет задать правильные вопросы при сравнении поставщиков.
1. Оцените свою нагрузку.
Три фактора, которые, как ожидается, вы должны знать, указаны в каждой технической спецификации.
Каждый поставщик поворотных подшипников Спросят о нагрузке. Но "нагрузка" — это не одно число, а три. Правильное определение этих параметров — важнейший шаг при выборе подходящего подшипника.
Осевая нагрузка
Сила, действующая вдоль оси вращения — прямо вверх или вниз. Тяжелая заготовка на вращающемся столе, давящая прямо вниз, представляет собой чисто осевую нагрузку. В большинстве случаев присутствует некоторая осевая составляющая.
Радиальная нагрузка
Сила, действующая вбок, перпендикулярно оси вращения. Боковая сила резания на рабочем столе станка или при боковом качании стрелы крана. Часто меньше осевых и моментных нагрузок в крановых установках.
Моментная нагрузка (опрокидывающий момент)
Это не однонаправленное усилие, а сила, стремящаяся опрокинуть подшипник. Это происходит, когда нагрузка смещена относительно центральной оси подшипника — например, при подъеме краном груза с помощью выдвижной стрелы. Зачастую это основная нагрузка в стреловом оборудовании, и именно её чаще всего недооценивают покупатели, приобретающие такое оборудование впервые.
Почему это важно: Различные области применения создают различные комбинации нагрузок. На поворотном столе станка преобладает осевая нагрузка. Кран одновременно испытывает значительные осевые, радиальные и моментные нагрузки. Поставщик, который спрашивает только «каков вес вашего груза?», не разделяя эти три параметра, скорее всего, занижает технические характеристики подшипника.
2. Выберите правильную конструкцию подшипника.
Четыре стандартных типа, каждый из которых имеет различное конструктивное назначение.
Поворотные подшипники выпускаются в нескольких стандартных вариантах внутренней конфигурации. Выбор подходящего варианта зависит от величины нагрузки, требований к точности и бюджета:
| Тип | Грузоподъемность | Точность | Лучше всего подходит для |
|---|---|---|---|
| Однорядный шар | Умеренный | Стандарт | Общие поворотные столы, небольшие краны, подъемные платформы |
| Двухрядный шар | Умеренно-высокий | Стандарт | Средние краны, большие поворотные столы |
| Поперечный ролик | Высокий | Очень высокий | Поворотные столы с ЧПУ, автоматизация, робототехника, прецизионное оборудование. |
| Трехрядный роликовый | Сверхвысокий | Высокий | Крупногабаритные экскаваторы, горнодобывающая техника, ветряные турбины, портовое оборудование |
Совет по выбору: Если для вашего применения требуется высокая точность вращения и нулевой зазор (например, поворотный стол станка с ЧПУ), то стандартным выбором является роликовый тип, несмотря на его более высокую стоимость. Если же основным критерием является грузоподъемность, а точность второстепенна, то трехрядная или двухрядная шариковая конструкция может оказаться более выгодной.
3. Материалы и термообработка
Что обеспечивает долговечность подшипника?
В отрасли производства поворотных подшипников доминируют две марки стали: 42CrMo и 50МнОба материала представляют собой легированные конструкционные стали, но выполняют несколько разные функции:
42CrMo (хромомолибденовый сплав)
Повышенная прочность и ударостойкость. Отлично реагирует на индукционную закалку дорожки качения. Предпочтителен для подшипников, подвергающихся ударным нагрузкам, частым запускам и остановкам, или в случаях, когда критически важна надежность при переменных нагрузках. Типичная твердость после закалки и отпуска: сердцевина HRC 28-32, поверхность дорожки качения закалена до HRC 55-62.
50Mn (марганцевая сталь)
Высокая износостойкость при более низкой стоимости материалов. Подходит для применений со средними нагрузками, где спектр нагрузок предсказуем, а удары минимальны. Часто используется в подшипниках меньшего размера или в проектах, где важна экономия средств.
Индукционная закалка дорожки качения
Дорожка качения — это канавка, по которой фактически катятся элементы качения. Индукционная закалка нагревает только поверхностный слой дорожки качения (обычно толщиной 2-4 мм) с помощью быстрого локального нагрева с последующим быстрым охлаждением, в результате чего стальная сердцевина становится более прочной и менее хрупкой. Такое сочетание — твердая поверхность, прочная сердцевина — позволяет дорожке качения выдерживать миллионы циклов качения без растрескивания.
Совет покупателю: Глубина закаленного слоя (фактическая измеренная толщина закаленной поверхности) — одна из наиболее часто занижаемых характеристик в отрасли. Запросите у поставщика протокол испытаний на градиент твердости — желательно от независимой лаборатории. Глубина 2-4 мм типична для большинства дорожек качения поворотных подшипников, но подтверждение этого данными лучше, чем полагаться на одну цифру в коммерческом предложении.
4. Точность и проверка качества
Как определить, соответствует ли подшипник заявленным характеристикам?
Точность обычно выражается в виде допуска биения — величины отклонения дорожки качения от идеальной окружности во время вращения. Для обычных задач вращения допустимы более свободные допуски. Для обрабатывающих центров или применений, требующих точного позиционирования, указываются более жесткие классы точности.
Контроль качества с помощью КИМ
A Координатно-измерительная машина (КИМ) Это стандартный метод проверки соответствия подшипника, изготовленного на заказ или прецизионного класса, допускам, указанным на чертеже, перед отгрузкой. Он измеряет округлость дорожки качения, положение отверстий для болтов, точность зубьев шестерни и другие важные размеры. Поставщик, имеющий собственное оборудование для измерения параметров подшипника (CMM), может предоставить отчет о проверке для каждого подшипника, изготовленного на заказ — запросите его.
5. Индивидуальные и стандартные размеры
Когда готовые решения не подходят

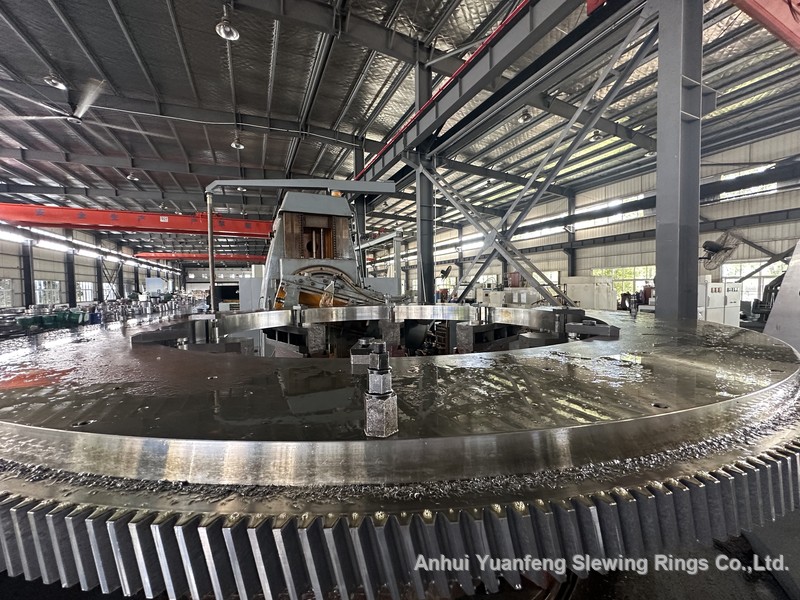

Во многих случаях для поворотных подшипников требуются размеры, схемы расположения болтов или конфигурации зубчатых передач, которые отсутствуют в стандартных каталогах. Это особенно часто встречается при восстановлении станков, модернизации оборудования или нестандартных конструкциях, где требуется прямая замена оригинального подшипника.

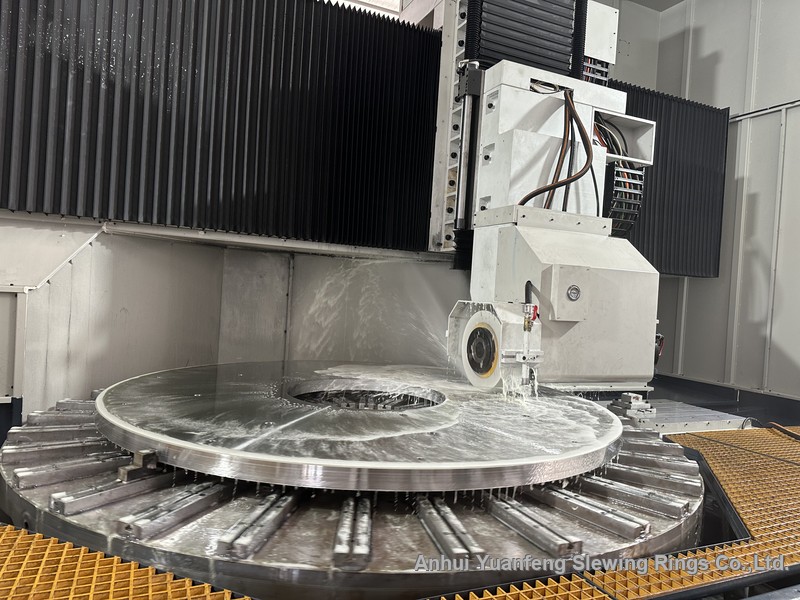

A подшипник поворота на заказ Конструкция разрабатывается с учетом конкретных требований покупателя к схеме расположения болтов, типу нагрузки, модулю редуктора и размерам. Производители, обладающие собственными возможностями ковки, механической обработки и термообработки, как правило, могут изготавливать детали нестандартных размеров, начиная с единичного экземпляра — минимальный объем массового производства не требуется.
Что необходимо предоставить для составления индивидуального коммерческого предложения: Чертеж или эскиз с указанием размеров, диаметра окружности расположения болтов, внутреннего/наружного диаметра, общей высоты, модуля зубчатой передачи и количества зубьев (если применимо), а также условий нагрузки. Если чертежа нет, достаточно описания сопрягаемой конструкции и области применения, чтобы опытный производитель мог предложить подходящую конструкцию.
6. Как начать работу
Когда вы будете готовы приобрести поворотный подшипник, вот простой контрольный список, который следует собрать, прежде чем связываться с поставщиками:
1. Тип применения (кран, станок, ветряная турбина и т. д.)
2. Расчетные нагрузки — осевые, радиальные и моментные отдельно.
3. Требуемый внутренний диаметр, внешний диаметр и общая высота.
4. Требования к скорости вращения и точности
5. Технические характеристики шестерни — внутренние или внешние зубья, модуль, количество зубьев.
6. Условия эксплуатации (в помещении, на открытом воздухе, диапазон температур, влажность, пыль)
7. Целевое количество и сроки поставки
Поставщик с опытом работы в различных отраслях часто может предложить наиболее экономически выгодную конфигурацию, как только станут ясны эти основные моменты. Не стесняйтесь присылать примерный эскиз или описывать существующую систему — даже неполной информации достаточно для предварительной рекомендации.
У вас есть проект на примете?
Пришлите нам подробную информацию о вашем проекте или чертеж, и мы порекомендуем подходящую конфигурацию поворотного подшипника для ваших нужд.
