Поворотные подшипники в гусеничных кранах
Вращающееся сердце крупнейших в мире подъемных машин
Руководство по применению от Anhui Yuanfeng

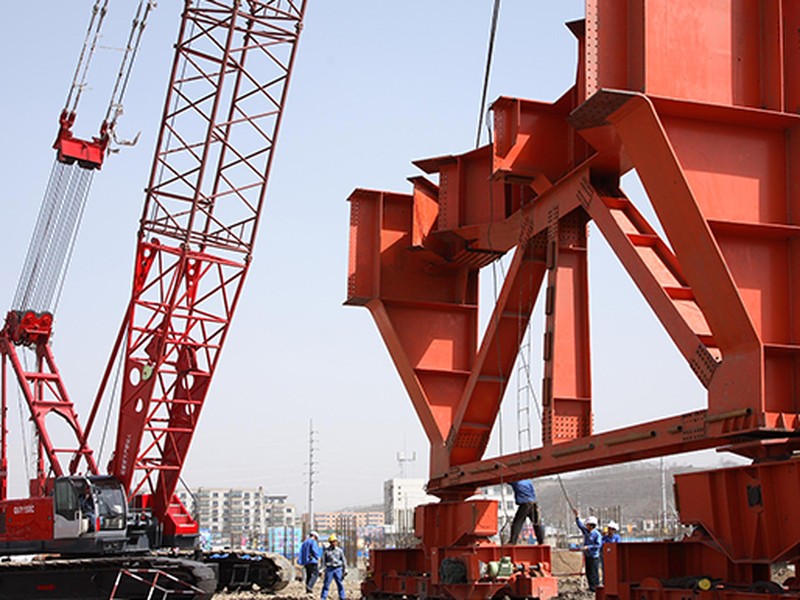

Что такое гусеничный кран? Гусеничный кран — это подъемная машина, установленная на непрерывных гусеницах вместо колес, сочетающая в себе высокую грузоподъемность и способность передвигаться по мягкому или неровному грунту. Крупные модели могут поднимать от 500 до 3000 тонн, а их длинные стрелы делают их незаменимыми при монтаже ветропарков, строительстве мостов, нефтеперерабатывающих заводов и сборке тяжелых промышленных установок.
Каждый гусеничный кран вращает свою верхнюю конструкцию — кабину, стрелу и противовес — на одном большом поворотном подшипнике. Этот подшипник воспринимает всю подъемную силу, передает движение поворота и поглощает ударные нагрузки, которые могли бы вывести из строя менее прочные компоненты. В буквальном смысле, это вращательное сердце машины.
Для покупателей, приобретающих поворотные кольца для гусеничных кранов, крайне важно понимать условия эксплуатации, тип подшипника и качество изготовления. В этом руководстве рассматриваются наиболее важные аспекты.
Пример из практики: почему гусеничные краны создают большую нагрузку на подшипники.
Нагрузочный профиль, в котором преобладает опрокидывающий момент.
В отличие от поворотного стола станка, на который в основном приходится осевая нагрузка, подшипник гусеничного крана работает по совершенно иной схеме: переломный моментКогда 1500-тонный кран поднимает груз на конце 80-метровой стрелы, рычаг создает опрокидывающую силу, которая пытается сместить всю верхнюю конструкцию с опоры. Этот момент нагрузки является основным определяющим фактором при проектировании.
Профиль нагрузки для типичного гусеничного крана среднего размера
| Тип нагрузки | Величина | Примечания |
|---|---|---|
| Моментная нагрузка | Доминантный | Нагрузка x вылет стрелы; размер подшипника привода |
| Осевая нагрузка | Высокий | Поднятый груз + верхняя конструкция + противовес |
| Радиальная нагрузка | Умеренный | Ветер, ускорение поворота, боковые силы на стреле |
Общее правило выбора: Для средних и больших гусеничных кранов размер поворотного подшипника почти всегда определяется моментной нагрузкой — обычно это номинальный подъемный момент плюс запас прочности на случай ветра и динамических воздействий. Поставщик, который указывает размер подшипника, не спрашивая о номинальной моментной характеристике крана, выполняет свою работу неправильно.
Выбор правильного типа подшипника для гусеничного крана
В этом приложении преобладают три конфигурации.
В гусеничных кранах обычно используется один из трех типов поворотных подшипников, выбор которого зависит от грузоподъемности и режима работы крана:
| Тип | Типичная вместимость | Почему это работает |
|---|---|---|
| Однорядный мяч для четырехточечного контакта | До ~100 тонн | Компактный, экономичный, подходит для легких кранов. |
| Двухрядный шар | 100-400 тонн | Повышенная грузоподъемность, хорошая жесткость для работы в среднем диапазоне нагрузок. |
| Трехрядный роликовый | 400+ тонн | Специальные кабельные каналы для осевых, радиальных и моментных нагрузок; максимальная несущая способность и жесткость. |

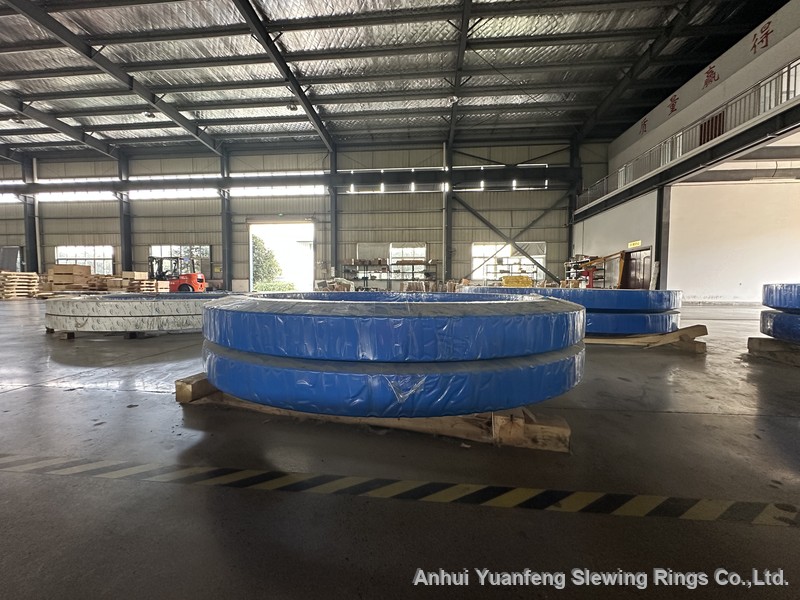

Возможности Юаньфэна: Мы производим все три типа подшипников с наружным диаметром от 200 мм до 6000 мм. Для крупных гусеничных кранов наиболее распространенными являются трехрядные роликовые подшипники с внутренними или внешними зубьями — каждый из них изготавливается на заказ в соответствии с нагрузочной характеристикой и схемой расположения болтов производителя крана.
Что означает качество подшипника для крана?
Гусеничный кран работает в самых суровых условиях — в пыли, грязи, дожде и при постоянных ударных нагрузках. Качество поворотного подшипника — это не просто косметический вопрос; оно определяет время безотказной работы, безопасность и срок службы. Вот аспекты, которые мы считаем критически важными:
Материал и термообработка
Сталь 42CrMo, закаленная и отпущенная до образования прочного сердечника, с дорожками качения, закаленными индукционным методом до твердости HRC 55-62. Глубина закаленного слоя — обычно 3-5 мм на подшипниках больших кранов — должна быть подтверждена методом градиентного измерения твердости, а не определена по показаниям поверхности.
точность зубьев шестерни

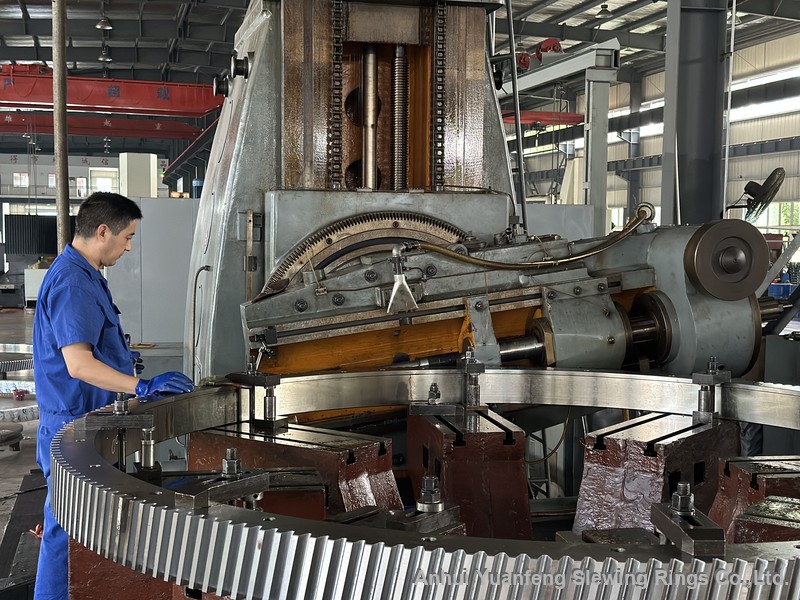

Большинство поворотных колец гусеничных кранов имеют наружные зубья шестерни, приводимые в движение поворотной шестерней. Точность зубчатой передачи определяет плавность хода и срок службы. Мы проверяем профиль зубьев, шаг и биение с помощью координатно-измерительной машины (КИМ) на каждом кольце — неисправная шестерня приведет к тому, что поворот крана станет грубым и шумным уже через несколько недель.
Герметизация поля
На строительных площадках бывает пыльно. Мы поставляем поворотные кольца с лабиринтными или эластомерными уплотнениями, подобранными в соответствии с условиями эксплуатации, и консультируем клиентов по интервалам повторной смазки в зависимости от их рабочего цикла. Хорошо герметизированный и смазанный подшипник – это разница между десятилетней службой и преждевременной заменой.
Где работают гусеничные краны с нашими подшипниками
Спрос на крупные гусеничные краны обусловлен несколькими быстрорастущими секторами, каждый из которых предъявляет жесткие требования к поворотному кольцу:
Ветроэнергетическая установка
Для монтажа ветряных турбин требуются краны, способные поднимать 100-тонные гондолы и сегменты башни на высоту более 100 метров. Подъемные моменты чрезвычайно велики, и поворотный подшипник должен точно удерживать положение во время сборки — рынок, который растет с каждой новой ветряной электростанцией.
Строительство мостов и инфраструктуры
На практически каждом крупном проекте гусеничные краны поднимают сборные балки мостов, стальные конструкции и основные элементы инфраструктуры. Надежность имеет первостепенное значение — выход из строя поворотного подшипника при критически важном подъеме может остановить всю строительную площадку.
Нефтеперерабатывающая промышленность и тяжелая промышленность
В ходе плановых остановок на нефтеперерабатывающих заводах и электростанциях для подъема тяжелых емкостей и теплообменников в замкнутых пространствах, где требуется точное и плавное вращение под полной нагрузкой, используются гусеничные краны.
Проверено на оборудовании ведущих производителей кранов.
Наши двухрядные шариковые поворотные подшипники поставляются для гусеничных кранов. XCMG и Фува Тяжелая Промышленность — два крупнейших китайских производителя тяжелой техники. Эти клиенты подвергают наши подшипники собственным строгим программам квалификации, а их машины ежедневно работают на ветроэлектростанциях, мостовых площадках и промышленных объектах по всему миру.
Почему это важно для вас: Когда производитель кранов, соответствующий инженерным стандартам XCMG или Fuwa, принимает в качестве поставщика подшипников, это означает, что продукция прошла испытания на нагрузку, проверку точности зубчатых передач и соответствует требованиям к надежности в полевых условиях. Поставка двухрядных шаровых поворотных колец для их гусеничных кранов — это опыт, которым мы гордимся и который используем в каждом новом проекте.
Партнерство в производстве подшипников для вашего крана.

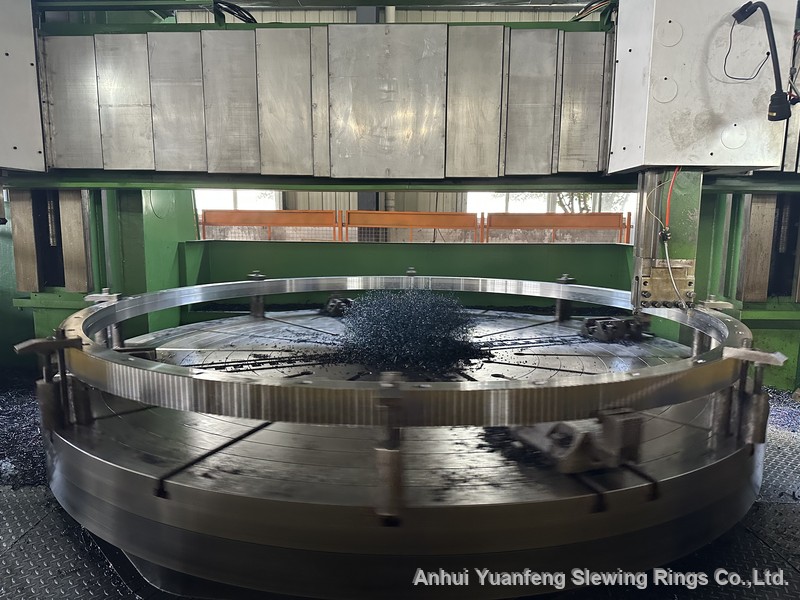

В Anhui Yuanfeng Slewing Rings Co., Ltd.Мы поставляем поворотные подшипники для кранов уже почти 20 лет. Производство осуществляется собственными силами из необработанной стали – токарная обработка, термообработка, шлифовка, нарезка зубьев и сборка – с контролем качества на координатно-измерительной машине Zeiss на каждом критическом этапе и полной прослеживаемостью каждой детали.
Независимо от того, являетесь ли вы производителем кранов, закупающим комплектующие для серийного производства, или владельцем автопарка, заменяющим изношенный подшипник, пришлите нам данные о нагрузке или чертеж. Наши инженеры подтвердят правильный тип, размер и конфигурацию подшипника для вашей машины.
Часто задаваемые вопросы
Быстрые ответы для владельцев кранов и производителей оборудования.
В: Какой тип поворотных подшипников используется в гусеничном кране?
В небольших кранах грузоподъемностью до 100 тонн обычно используются однорядные четырехточечные шариковые подшипники. В средних кранах (100-400 тонн) обычно используются двухрядные шариковые подшипники. В больших кранах грузоподъемностью более 400 тонн используются трехрядные роликовые подшипники для обеспечения максимальной моментной нагрузки и жесткости.
В: Как определяется размер поворотного подшипника крана?
Размеры подшипника определяются в первую очередь опрокидывающим моментом — номинальным подъемным моментом крана при полном вылете стрелы — плюс осевая нагрузка от поднимаемого груза и верхней конструкции. Запас прочности покрывает воздействие ветра, ускорение поворота и динамические воздействия.
В: Какая сталь и какая твердость используются в поворотных кольцах кранов?
Легированная сталь 42CrMo, закаленная и отпущенная, с дорожками качения, закаленными индукционным методом до твердости HRC 55-62, и упрочненным слоем толщиной обычно 3-5 мм на больших кольцах. Протоколы испытаний на градиент твердости предоставляются по запросу.
В: Может ли компания Yuanfeng изготовить сменное поворотное кольцо для существующего крана?
Да. Мы производим запасные кольца методом обратного проектирования по чертежам заказчика или изношенным оригинальным деталям, подбирая подходящий рисунок расположения болтов, модуль шестерни и грузоподъемность. Производство запасных частей начинается с одной цельной детали.
В: Сколько времени занимает изготовление поворотного кольца для крана на заказ?
Обычно изготовление кольца на заказ занимает 40 дней, в зависимости от размера и спецификации. Стандартные размеры и конфигурации могут быть отправлены быстрее. Свяжитесь с нами, чтобы уточнить сроки и сообщить ваши требования.
Ищете подшипник для своего крана? Отправьте данные о нагрузке или чертеж по адресу: office@ahyfeng.com — Наши инженеры отвечают в течение 24 часов.
