Поворотный подшипник против шарикового подшипника: в чем основные различия?
Мы всегда готовы вас принять.
Поворотный подшипник против шарикового подшипника: в чем основные различия?
Практическое сравнение для покупателей, выбирающих подходящий вращающийся компонент.
Гид из Аньхой Юаньфэн
Быстрый ответ
Поворотный подшипник — это подшипник вращения большого диаметра (обычно от 200 до 6000 мм), предназначенный для одновременного восприятия осевых, радиальных и моментных нагрузок при поддержке вращающейся платформы. Стандартный шариковый подшипник — это небольшой прецизионный компонент (обычно менее 200 мм), воспринимающий нагрузки между двумя вращающимися валами или между валом и корпусом. Различия в размерах, типе нагрузки, способах крепления и применении являются принципиальными — выбор неправильного варианта означает выбор неправильной машины.
Основные выводы
1. Размер и структура: Поворотные подшипники представляют собой крупные кольцевые узлы со встроенными монтажными отверстиями и часто зубьями шестерни. Шариковые подшипники — это компактные цельные компоненты.
2. Обработка грузов: Поворотные подшипники воспринимают комбинированные осевые, радиальные и моментные нагрузки в одном устройстве. Шариковые подшипники воспринимают преимущественно радиальные или осевые нагрузки в одном направлении.
3. Монтаж: Поворотные подшипники крепятся непосредственно между двумя конструкциями без корпуса. Шариковые подшипники требуют корпуса и посадочного места для вала.
4. Скорость вращения: Поворотные подшипники вращаются медленно (градусы в секунду). Шариковые подшипники часто работают со скоростью в тысячи оборотов в минуту.
5. Применение: Поворотные подшипники используются в кранах, экскаваторах, ветряных турбинах и поворотных столах. Шариковые подшипники используются в двигателях, насосах, колесах и редукторах.
Что такое Шариковый подшипник?
Шариковый подшипник — это прецизионный компонент, состоящий из внутреннего кольца, наружного кольца и закаленных стальных шариков между ними, заключенных в сепаратор. Его задача — уменьшить трение между двумя движущимися частями — обычно вращающимся валом и неподвижным корпусом. Шариковые подшипники выпускаются в конфигурациях с глубоким пазом, угловым контактом и упорным креплением, размером от нескольких миллиметров до нескольких сотен миллиметров.
Они предназначены для высокоскоростное вращение и воспринимают нагрузки преимущественно в одном направлении: радиальном (перпендикулярно валу) или осевом (вдоль вала). Они производятся в огромных объемах на автоматизированных производственных линиях, поэтому они недороги и повсеместно доступны.
Что такое Поворотный подшипник?

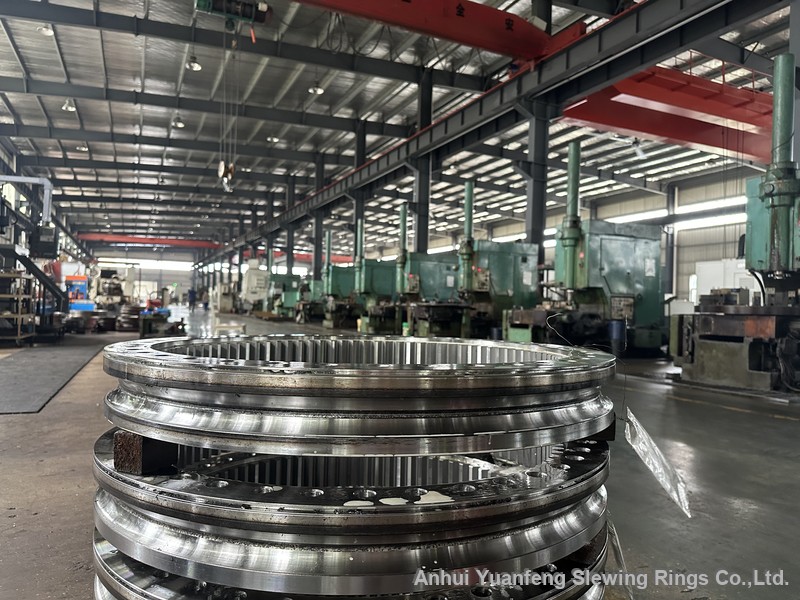

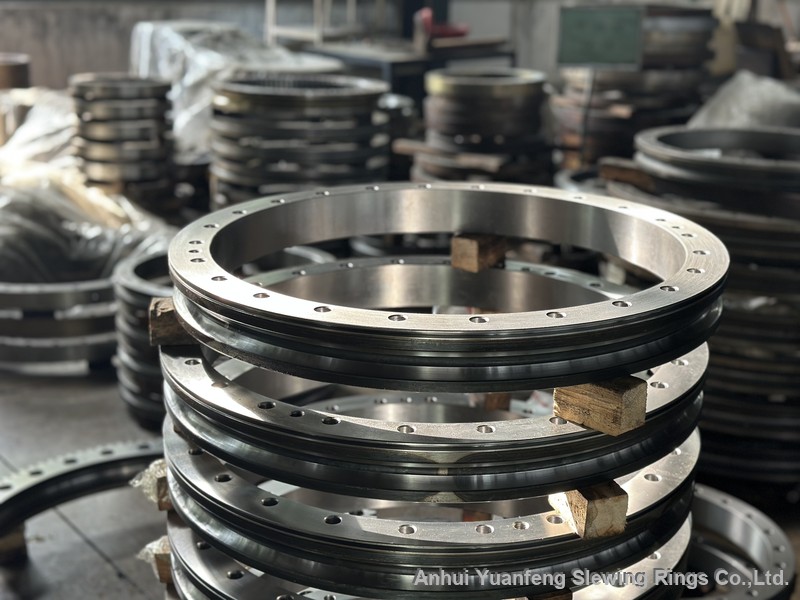

Поворотный подшипник (также называемый поворотным кольцом или вращающимся подшипником) — это подшипник большого диаметра — обычно от 200 мм до 6000 мм — который поддерживает вращающуюся платформу, одновременно воспринимая нагрузки с нескольких направлений. В отличие от шарикового подшипника, это самодостаточный узел: внутреннее кольцо, наружное кольцо, элементы качения, монтажные отверстия и часто зубья шестерни, прикрепленные болтами непосредственно к конструкции без отдельного корпуса.
Поворотные подшипники выпускаются в нескольких вариантах внутренней конфигурации: однорядные шариковые с четырехточечным контактом, двухрядные шариковые, роликовые с поперечным расположением и трехрядные роликовые — каждый из которых настроен для различных сочетаний нагрузки, точности и стоимости. Они вращаются медленно, обычно на несколько градусов в секунду, но должны выдерживать нагрузки, которые мгновенно разрушили бы стандартный шариковый подшипник.
Сравнительный анализ бок о бок
Практические различия с первого взгляда
| Аспект | Поворотный подшипник | Шариковый подшипник |
|---|---|---|
| Диапазон диаметров | 200 - 6000 мм | Несколько миллиметров - типичный размер 200 мм |
| Направления загрузки | Осевой + радиальный + момент одновременно | Радиальное или осевое направление, одно доминирующее направление |
| Монтаж | Прикреплены болтами между конструкциями, без жилых помещений. | Впрессовано в корпус, требуется посадка вала. |
| Скорость вращения | Медленно, градусы в секунду | Высокая скорость, до тысяч оборотов в минуту. |
| Интеграция шестерен | Доступны внутренние/внешние зубья шестерни | Нет в наличии |
| Типичные области применения | Краны, экскаваторы, ветряные турбины, поворотные столы, радары | Двигатели, насосы, колеса, редукторы, вентиляторы |
| Объём производства | Изготовление на заказ, небольшими партиями, по индивидуальным заказам. | Массовое производство, готовое к продаже |
Правило одного предложения: Если в вашем устройстве большая платформа вращается под воздействием больших комбинированных нагрузок на низкой скорости, вам необходим поворотный подшипник. Если же вал быстро вращается под воздействием простой нагрузки, вам нужен шариковый подшипник. Они не взаимозаменяемы.
Реальный случай: где проявляется разница
Конкретный пример из нашего собственного производства: клиент строит транспортное средство для транспортировки лучей Для строительства моста требовался поворотный подшипник рулевого механизма для машины, перевозящей балки весом 600-900 тонн. Каждый модуль рулевого управления оси должен был выдерживать вес машины, медленно вращаясь под полной нагрузкой. Это классический пример применения поворотного подшипника — суммарная осевая и моментная нагрузка разрушила бы любой стандартный шариковый подшипник за несколько часов.
Мы поставили 700 мм двухрядное шаровое поворотное кольцо Изготовлен из стали 42CrMo с индукционно закаленными дорожками качения (HRC 55-62), шлифованными дорожками качения и болтовым креплением, соответствующим осевому модулю заказчика. Каждое изделие поставляется с протоколом проверки Zeiss CMM. Стандартный шариковый подшипник не смог бы выдержать осевую нагрузку, не говоря уже о моментной нагрузке от неровной местности.
Верно и обратное: Никто не станет использовать поворотный подшипник в небольшом электродвигателе. Он будет слишком большим, медленным и абсурдно дорогим. Выбор правильного типа подшипника начинается с области применения, а не с самой детали.
Как решить, какой из них вам нужен
Прежде чем сделать выбор, задайте себе следующие вопросы:
1. Что такое вращение? Платформа/стол/башня (поворотная) или вал (с шарикоподшипником)?
2. Какие нагрузки присутствуют? Присутствует ли моментная нагрузка (смещенная сила, пытающаяся наклонить подшипник)? Если да, то это поворотный подшипник.
3. Какая скорость? Медленное вращение под нагрузкой (поворотный механизм) или высокие обороты (шариковый подшипник)?
4. Каков диаметр? При расстоянии более 200 мм с платформенным креплением вы попадаете в зону поворотных подшипников.
5. Нужны ли зубья шестерни? Поворотные подшипники могут включать в себя внутренние или внешние шестерни, тогда как шариковые подшипники — нет.

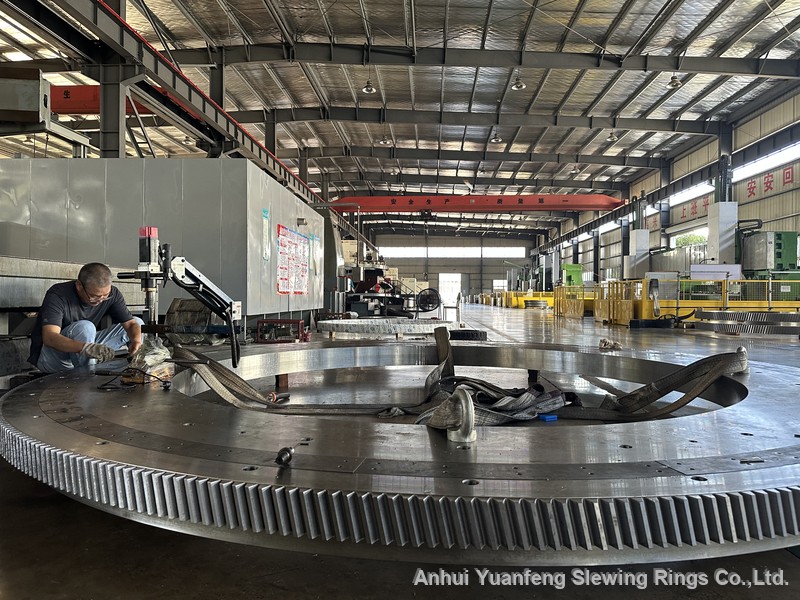

Если вы все еще не уверены, отправьте подробную информацию о вашем приложении специализированному производителю. Компания Anhui Yuanfeng Slewing Rings Co., Ltd.Мы производим поворотные подшипники диаметром от 200 мм до 6000 мм в однорядном, двухрядном, поперечно-роликовом и трехрядном роликовом исполнении, и мы с удовольствием подтвердим, какой тип подходит для вашей машины.
Часто задаваемые вопросы
Быстрые ответы на распространенные вопросы покупателей
В: Поворотный подшипник — это то же самое, что и шариковый подшипник?
Нет. Поворотный подшипник — это подшипник вращения большого диаметра (200–6000 мм), воспринимающий комбинированные осевые, радиальные и моментные нагрузки и устанавливаемый непосредственно между конструкциями. Шариковый подшипник — это компактный компонент для вращения вала, воспринимающий одно преобладающее направление нагрузки на высокой скорости.
В: Можно ли использовать шариковый подшипник вместо поворотного подшипника?
Не подходит для вращения платформы. Шариковые подшипники не выдерживают моментных нагрузок или комбинированных нагрузок, которые несут поворотные подшипники. Использование такого подшипника в поворотном столе крана или вращающемся столе приведет к быстрому выходу из строя.
В: Какие существуют типы поворотных подшипников?
Основные типы — однорядные шариковые с четырехточечным контактом, двухрядные шариковые, поперечные и трехрядные роликовые. Каждый тип по-разному балансирует грузоподъемность, жесткость, точность и стоимость в зависимости от конкретных задач.
В: Сколько стоит поворотный подшипник?
Стоимость зависит от диаметра, типа, материала, конфигурации шестерни и точности. Стоимость поворотных подшипников, изготовленных на заказ, варьируется от нескольких сотен до десятков тысяч долларов. Свяжитесь с нами, указав ваши технические характеристики, чтобы получить ценовое предложение.
В: Как долго служит поворотный подшипник?
При надлежащей смазке и герметизации поворотные подшипники обычно служат 10-20 лет в нормальных условиях эксплуатации. Срок службы зависит от спектра нагрузок, условий окружающей среды и дисциплины технического обслуживания.
Выбираете тип подшипника? Оставьте сообщение. — Наши инженеры отвечают в течение 24 часов.
