5 факторов, которые следует учитывать перед покупкой поворотного подшипника
Что проверяют опытные покупатели перед оформлением заказа?
Гид из Аньхой Юаньфэн
Быстрый ответ
Перед покупкой поворотный подшипникПроверьте пять моментов: реальную нагрузку (осевую, радиальную и моментную по отдельности), тип подшипника, подходящий для этой нагрузки, качество материала и термообработки, класс точности, необходимый для вашего применения, и производственные возможности поставщика. Эти пять факторов определяют, прослужит ли ваш подшипник 10 лет или выйдет из строя через 10 месяцев.
Основные выводы
1. Сначала загрузите пример: Разделите осевую, радиальную и моментную нагрузки. Моментная нагрузка — это та, о которой большинство покупателей забывают, и именно она приводит к выходу из строя подшипников.
2. Тип соответствует нагрузке: Однорядные, двухрядные, поперечные или трехрядные роликовые катки — каждый из них предназначен для разных типов нагрузок.
3. Глубина затвердевшего слоя имеет значение: Упрочненный слой на дорожке качения определяет, как долго подшипник выдерживает качение. Перед заказом уточните характеристики закалки — марку материала, твердость поверхности и глубину закалки.
4. Точность должна соответствовать области применения: Для поворотного стола с ЧПУ требуются более жесткие допуски, чем для поворотного стола крана. Четко укажите требования к биению.
5. Скрытый фактор — это возможности поставщика: Внутреннее производство, контроль качества на координатно-измерительной машине и отслеживаемость происхождения определяют, получите ли вы деталь или компонент с подтвержденным качеством.
Фактор 1: Знайте свои реальные условия нагрузки.
В технических характеристиках каждого поворотного подшипника указывается нагрузка, но "нагрузка" — это три разных числа. Осевая нагрузка действует вдоль оси вращения (вертикально вверх или вниз). Радиальная нагрузка действует вбок, перпендикулярно оси. Моментная нагрузка (Опрокидывающий момент) стремится опрокинуть подшипник, когда нагрузка смещена относительно центральной линии.
Чаще всего несоответствие техническим требованиям возникает при нагрузке, создающей изгибающий момент. Подъем краном длинной стрелы или вращающимся столом с заготовкой, смещенной от центра, создает момент, который может стать доминирующей силой, действующей на подшипник. Поставщик, который спрашивает только «какой вес у вас груза?» и указывает цену, не разделяя эти три параметра, вызывает подозрения.
Совет покупателю: Перед тем как обращаться к поставщику, запишите отдельно осевые, радиальные и моментные нагрузки — с указанием единиц измерения. Если моментная нагрузка неизвестна, опишите геометрию: длину стрелы, расстояние смещения и нагрузку в каждой точке.
Фактор 2: Выберите тип подшипника, соответствующий нагрузке.
Поворотные подшипники выпускаются в четырех стандартных конфигурациях, и каждая из них предназначена для выполнения определенной задачи:
| Тип | Лучше всего подходит для | Черта |
|---|---|---|
| Однорядный мяч для четырех очков | Умеренные нагрузки, общее вращение | Наиболее экономичный |
| Двухрядный шар | Среднетяжелые грузы | Хорошая вместимость, умеренная стоимость |
| Поперечный ролик | Высокоточные станки, столы с ЧПУ. | Высочайшая точность, нулевой зазор |
| Трехрядный роликовый | Очень прочный, большого диаметра | Максимальная грузоподъемность и жесткость |
Совет по выбору: Нужна высокая точность вращения и нулевой зазор? Поперечные ролики. Нужна максимальная грузоподъемность при большом диаметре? Трехрядные ролики. Экономически целесообразно при умеренных нагрузках? Однорядные или двухрядные шаровые ролики.
Фактор 3: Качество материала и термообработки.
В отрасли производства поворотных подшипников доминируют две марки стали: 42CrMo (более высокая ударная вязкость, отличная реакция на индукционную закалку, предпочтительно для ударных нагрузок) и 50Мн (хорошая износостойкость при более низкой стоимости, подходит для предсказуемых нагрузок).
Дорожка качения подвергается индукционной закалке для создания твердой поверхности (HRC 55-62) поверх прочного сердечника. глубина затвердевшего слоя - как правило, 2-4 мм на большинстве колец - это наиболее важный параметр, который раскрывается реже всего. Твердость поверхности сама по себе ничего не значит, если зона закалки слишком мелкая, чтобы выдержать контакт качения.
Совет покупателю: Перед размещением заказа подтвердите в письменном виде спецификацию закалки дорожки качения: марку материала, твердость поверхности и толщину закаленного слоя. Одна только твердость поверхности не гарантирует износостойкость.
Фактор 4: Класс точности и допуски
Точность выражается в виде допуска биения — величины отклонения дорожки качения от идеальной окружности во время вращения. Необходимый класс точности полностью зависит от области применения:
Общая ротация (краны, поворотные платформы, подъемные платформы) — стандартные допуски являются достаточно точными и экономически выгодными.
Позиционирование (Поворотные индексаторы, автоматизация) - более узкое осевое/радиальное биение, контролируемый зазор.
Механическая обработка (Поворотные столы с ЧПУ) - высочайший класс точности, практически нулевой зазор, подтвержденный координатно-измерительной машиной.
Совет покупателю: Не стоит переплачивать за точность обработки на поворотном столе крана — это увеличивает стоимость без каких-либо преимуществ. Честно опишите свои задачи и позвольте производителю порекомендовать подходящий класс оборудования.
Фактор 5: Производственные возможности поставщика
Пятый фактор — тот, который покупатели обнаруживают в последнюю очередь, и зачастую он оказывается самым важным. Качество поворотного подшипника напрямую зависит от процесса его изготовления. Задайте себе следующие вопросы:

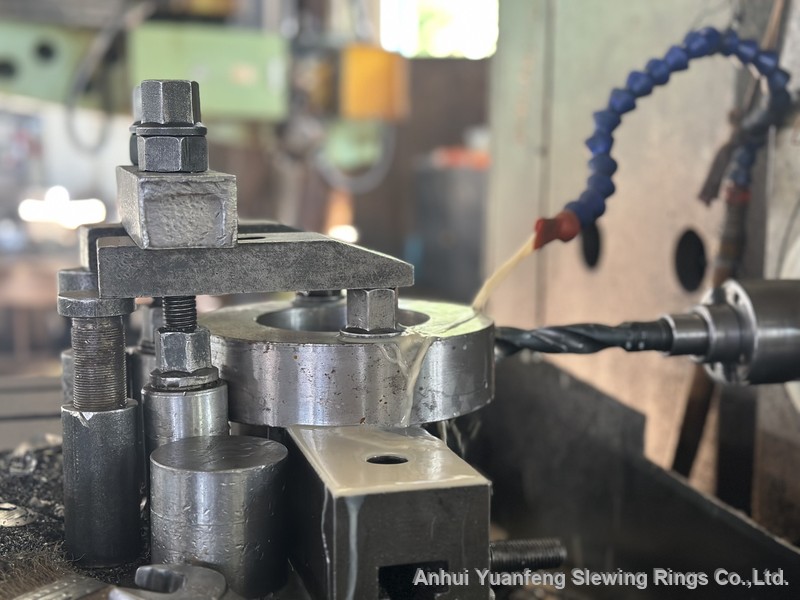

Производится ли механическая обработка на собственном производстве? Поставщики, которые передают на аутсорсинг токарную обработку, шлифовку или нарезку зубчатых колес, теряют контроль над накоплением допусков.
Проводится ли контроль качества с помощью координатно-измерительной машины (CMM)? Координатно-измерительная машина проверяет округлость дорожек качения, положение отверстий для болтов и точность зубчатых передач по чертежу — это не просто визуальная проверка.
Существует ли возможность отслеживания происхождения? Каждое подразделение должно иметь производственную документацию, содержащую данные о партии материала, термообработке и результатах контроля качества.
Каков срок выполнения заказа? Изготовление поворотных подшипников на заказ обычно занимает 30-45 дней. Поставщик, обещающий невероятно короткие сроки поставки, может экономить на качестве или указывать стандартный размер, который не подходит.

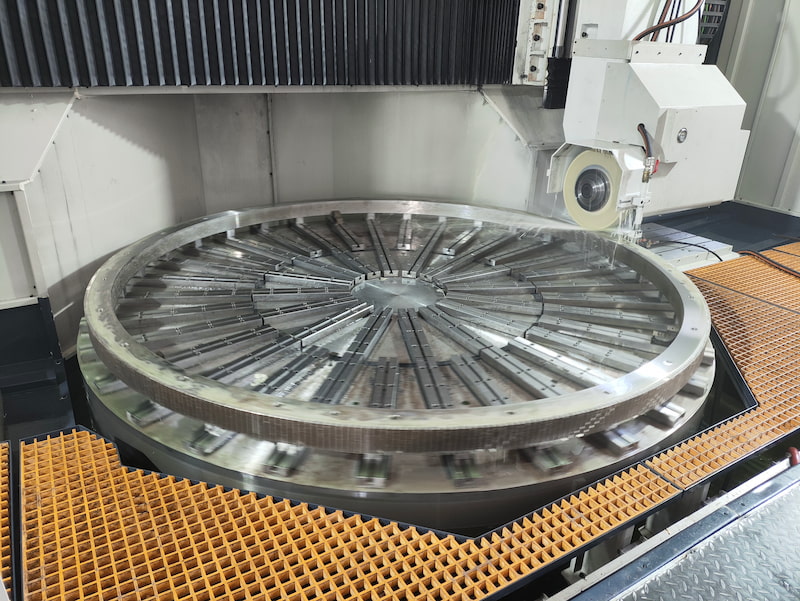

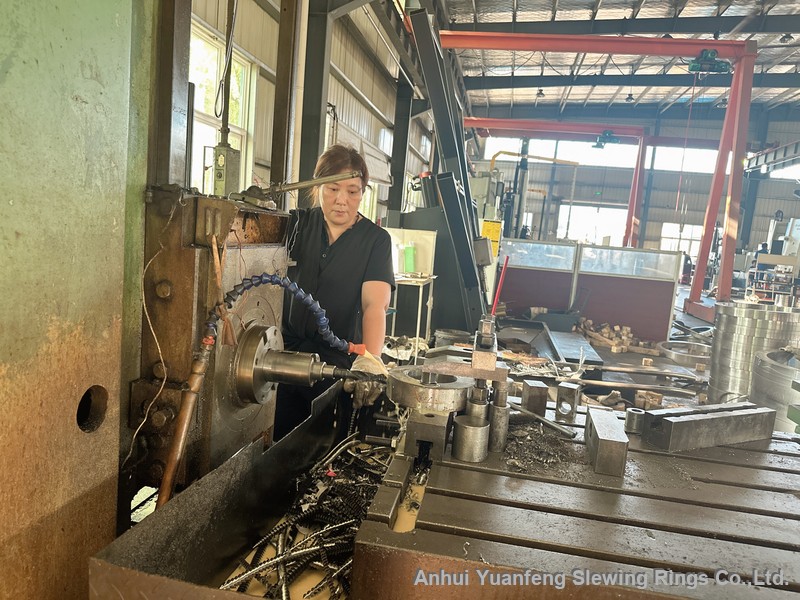

В Аньхой Юаньфэн: В Хэфэе мы проводим механическую обработку, термообработку, шлифовку и сборку на собственном производстве, используя координатно-измерительную машину Zeiss и уникальный идентификатор изделия с полной отслеживаемостью каждой единицы. Стандартный срок изготовления колец на заказ составляет 40 дней.
Реальный случай: как проявляются эти пять факторов
К нам обратился производитель транспортных средств для перевозки балок, которому требовался подшипник поворотного механизма рулевого управления для машин, перевозящих мостовые балки весом 600-900 тонн. Рассмотрев пять факторов:
Пример нагрузки: Осевой характер, значительный изгибающий момент из-за неровного рельефа местности. Тип: Шарикоподшипниковое кольцо с двумя рядами шариков диаметром 700 мм, сбалансированное по грузоподъемности и стоимости. Материал: Сталь 42CrMo с индукционно закаленными дорожками качения при твердости HRC 55-62. Точность: Стандартный класс — для шарнира не требуется биение, соответствующее требованиям машинной обработки. Поставщик: Собственное производство с проверкой каждого кольца с помощью координатно-измерительной машины Zeiss.
Результат: подшипник, точно соответствующий реальной задаче, имеющий документацию и возможность отслеживания происхождения — не самый дешевый вариант, но тот, которому клиент может доверять при нагрузке в 1000 тонн. Тот же пятифакторный процесс применяется к каждой покупке поворотного подшипника, независимо от типа машины.
◆Часто задаваемые вопросы
Быстрые ответы для покупателей
В: Сколько стоит поворотный подшипник?
Стоимость зависит от диаметра, типа, материала, конфигурации зубчатых колес и точности. Небольшие стандартные кольца могут стоить несколько сотен долларов; большие трехрядные кольца, изготовленные на заказ, могут стоить десятки тысяч. Запросите расчет стоимости, указав данные о нагрузке, чтобы получить точную цену.
В: Как выбрать между однорядными и двухрядными шариковыми подшипниками для поворотного механизма?
Однорядные шарикоподшипники с четырехточечным контактом экономично справляются со средними нагрузками. Двухрядные шарикоподшипники обеспечивают более высокую грузоподъемность и жесткость для среднетяжелых применений, таких как поворотные платформы кранов и шарниры балочных транспортеров.
В: Каков срок изготовления поворотного подшипника на заказ?
Обычно срок изготовления составляет 30-45 дней в зависимости от размера и спецификации. В компании Yuanfeng стандартный срок изготовления на заказ составляет 40 дней. Товары стандартных размеров могут быть отправлены быстрее.
В: Какую информацию мне нужно предоставить для получения коммерческого предложения?
Тип применения, осевые/радиальные/моментные нагрузки, требуемый диапазон диаметров, скорость вращения, требования к точности, характеристики зубчатой передачи (если таковые имеются) и количество. Чертеж или эскиз места крепления значительно облегчает работу.
В: Как долго служит поворотный подшипник?
При надлежащей смазке и герметизации поворотные подшипники обычно служат 10-20 лет в нормальных условиях эксплуатации. Срок службы зависит от спектра нагрузок, условий окружающей среды и технического обслуживания.
